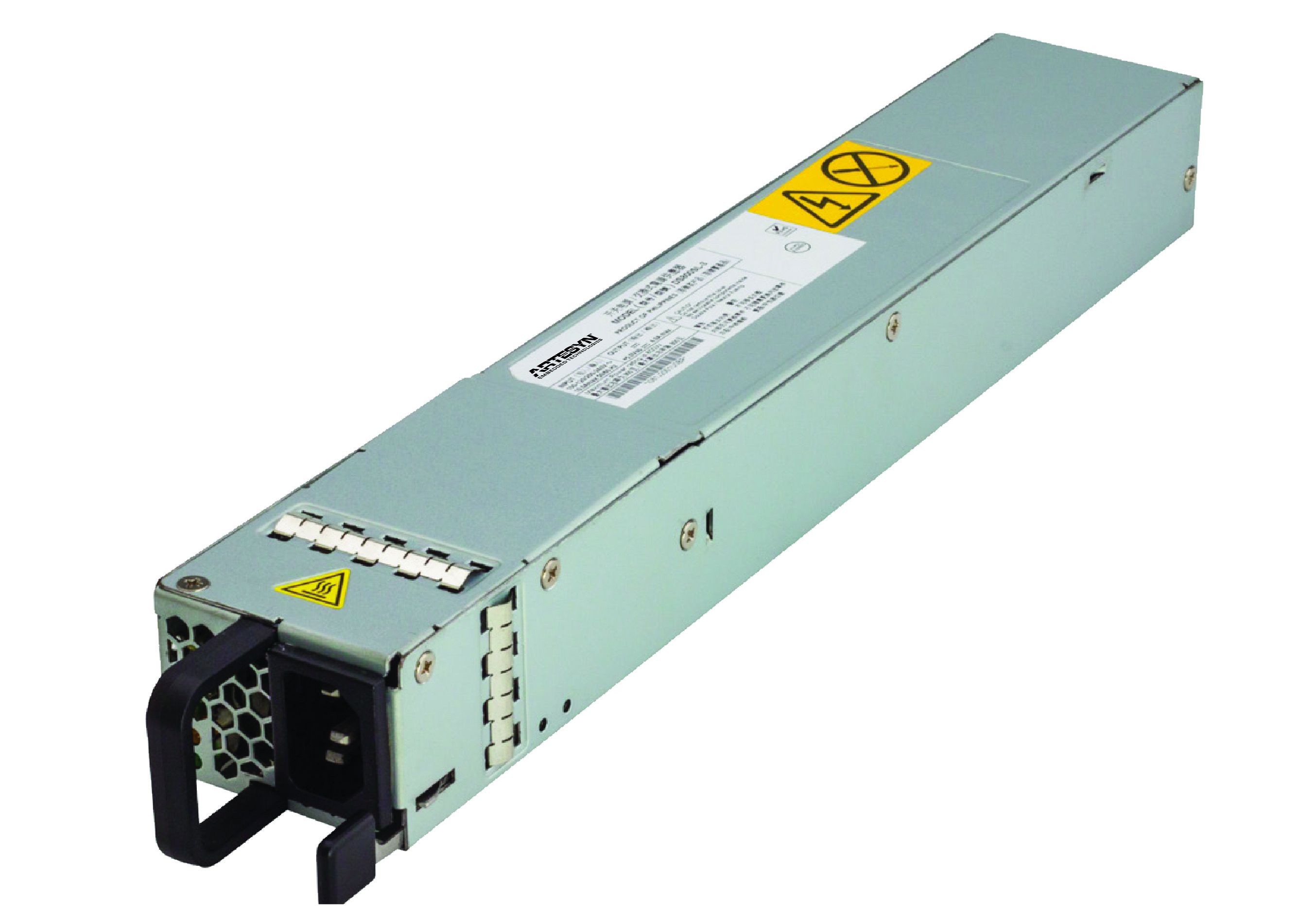

DS800SL 시리즈 벌크 프런트엔드 AC-DC 전원 공급 장치는 90~264VAC의 넓은 입력 전압을 수용하며, 주 12V 출력과 5V 대기 출력을 제공합니다. 정격 출력은 800W이며, 92%의 높은 반부하 효율을 자랑하는 80 Plus Gold 인증을 받았습니다. 슬림형 1U 높이, 2.1인치 폭의 랙 장착형 패키지로 제공되는 이 전원 공급 장치는 ‘항상 작동’ 엔터프라이즈 서버 및 이와 유사한 공간 제약형 애플리케이션을 위해 설계되었습니다. 이 시리즈는 DC 커넥터에서 AC 커넥터로, 그리고 그 반대로 두 가지 공기 흐름 버전으로 제공됩니다.
주 12V 출력은 최대 66.7A를 공급할 수 있으며, 분산형 전원 아키텍처(DPA)를 사용하는 시스템의 다운스트림 DC-DC 컨버터에 전원을 공급하는 데 적합합니다. 최대 6개의 DS800SL 전원 공급 장치를 병렬로 연결하여 추가 부품 없이 매우 높은 전류 애플리케이션을 지원할 수 있습니다. 이 전원 공급 장치는 핫 플러그 방식으로 고장 방지 및 N+1 이중화 애플리케이션에 이상적입니다.
이 디지털 제어 전원 공급 장치는 PMBus® 규격 을 준수합니다. 내장된 I2C 직렬 인터페이스를 통해 Advanced Energy의 범용 PMBus 그래픽 사용자 인터페이스를 사용하여 설정, 모니터링 및 제어를 수행할 수 있습니다.
| 출력 전력(W): | 800 |
|---|---|
| 길이(인치): | 12.68 |
| 너비(인치): | 2.15 |
| 높이(인치): | 1.57 |
| 마운팅 유형: | 랙 마운트 |
| 최소 출력 전류(A): | 0.5 |
| 최대 출력 전류(A): | 66.7 |
| 출력 전압 범위(V): | -5V에서 5V로 |
| 최소 출력 전력(W): | 0 |
| 최대 출력 전력(W): | 800 |
| 최소 입력 전압(V): | 90 |
| 최대 입력 전압(V): | 264 |
| 보증(년): | 2 |
| Part Number | 최소. 전압(V) | 최대. 전압(V) | 전류(A) | 공칭 전압(V) | 출력 개수 |
| DS800SL-3 | -5 | 5 | 66.7 | 12 | 1 |
| DS800SL-3-001 | -5 | 5 | 66.7 | 12 | 1 |
