AI데이터센터 및 고밀도 데이터센터 제품군

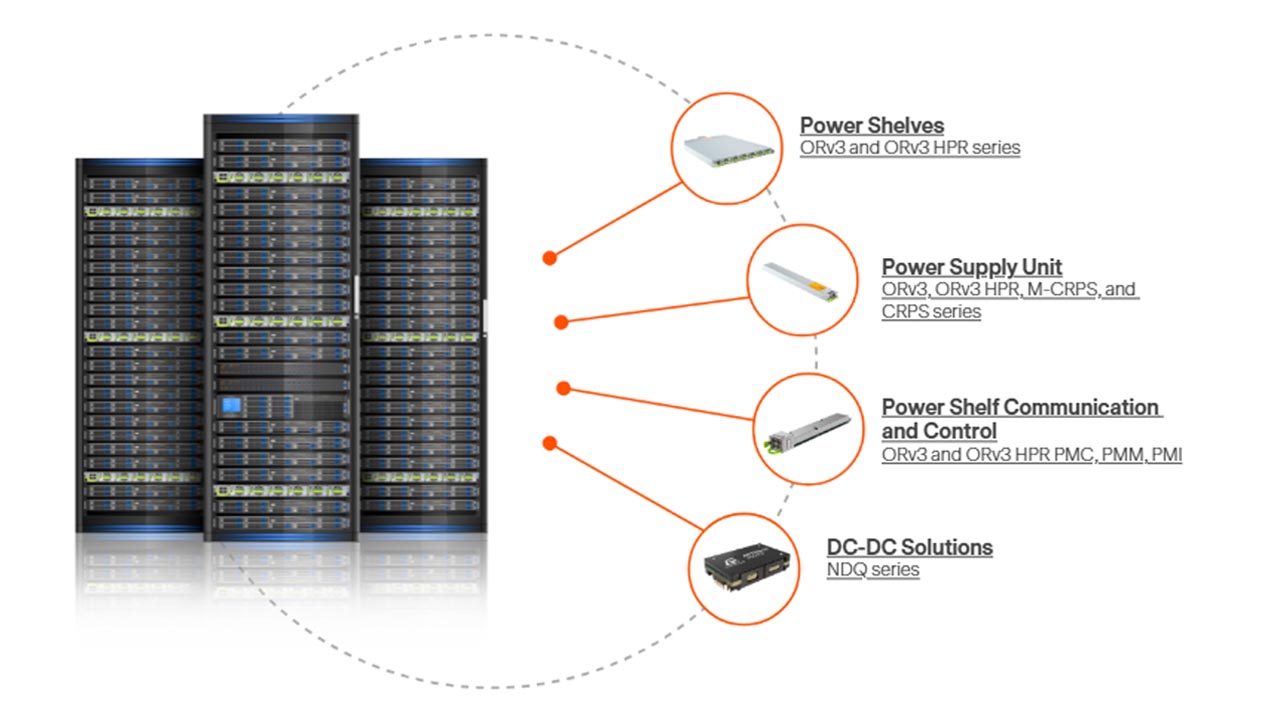

AE Open Compute Solutions
Open Compute Project(OCP)
Open Rack Version 3(ORv3)
AE 오픈 컴퓨팅 솔루션으로 컴퓨팅 인프라를 혁신하세요
필터초기화

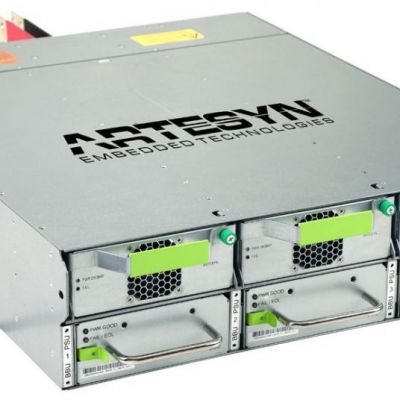

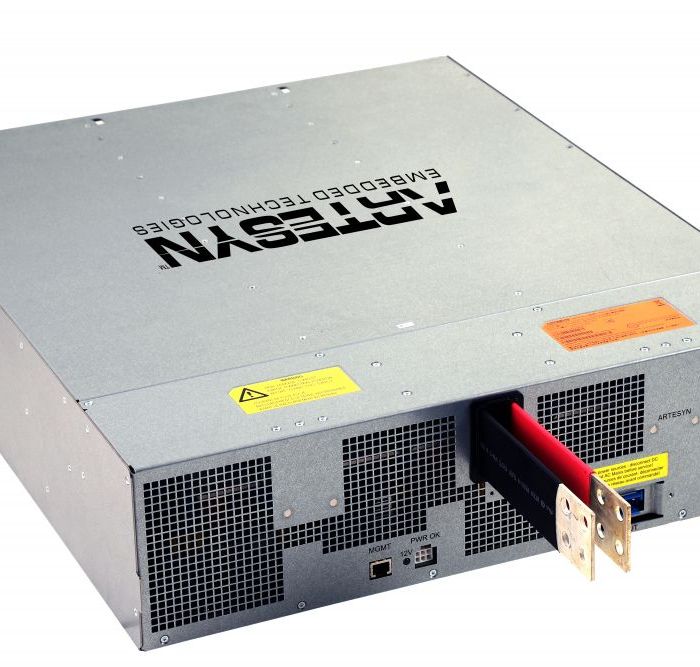

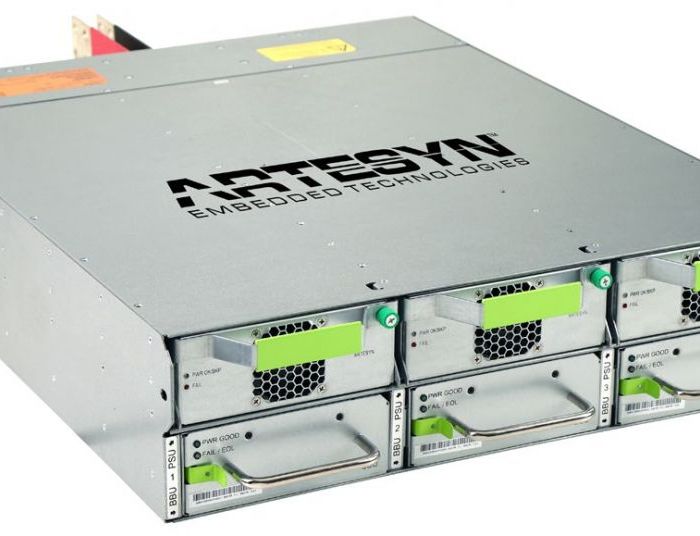

Advanced Energy의 6600W ORv2 전원 선반은 3상 전원으로 구동되며 12.6V 주 출력을 제공합니다. 200/230/277VAC 입력은 선반 후면에 연결됩니다. 112.6V, 530A 출력은 OCP ORV2 랙의 수직 버스 바와 결합되는 구리 연결 버스 바를 통해 공급됩니다. 전원 선반에는 3300W 핫스왑 가능 ORv2 전원 모듈 3개와 배터리 백업 장치 3개를 위한 슬롯이 있습니다. 백업 전원은 동일한 선반에 설치된 배터리 백업 모듈을 통해 공급될 수 있습니다. 이 전원 선반은 일반적으로 컴퓨팅 및 스토리지 애플리케이션에서 안정적인 전원 및 배터리 백업 기능을 제공하는 데 사용됩니다. PSU는 포함되어 있지 않습니다.
어드밴스드 에너지(Advanced Energy)는 왼쪽에 표시된 3300W 전원 공급 장치 3개를 수용하는 6600W (N+1) V2 파워 쉘프를 출시합니다. 각 PSU는 12V 주 출력과 3300W 정격 전력을 제공하며, 배터리 충전 시 52.5V에서 270W를 제공합니다.

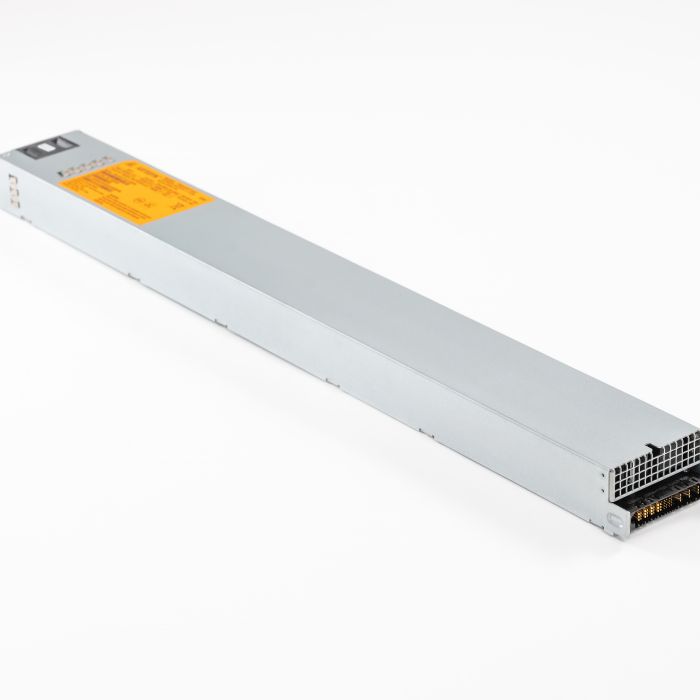

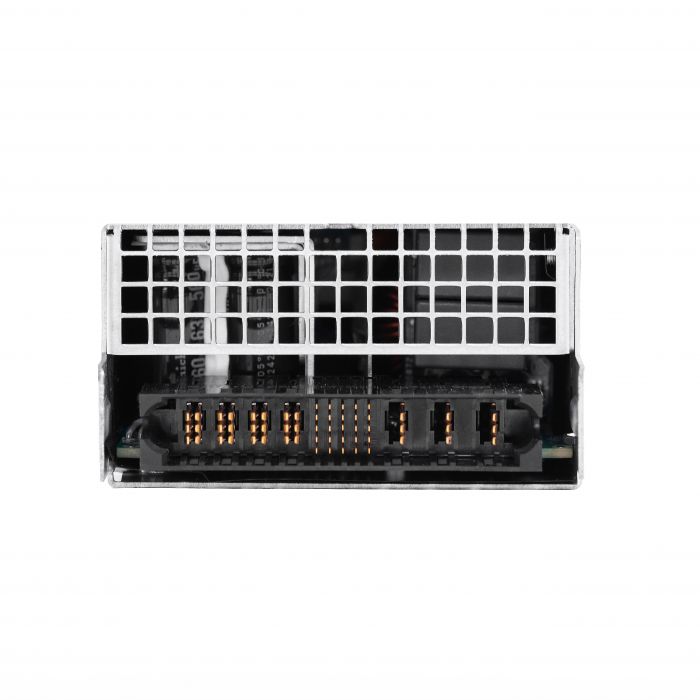

Advanced Energy의 5.5kW ORv3 HPR PSU는 200~277VAC, 50/60Hz의 공칭 입력 전압 범위를 갖는 AC 전원으로 작동하고 110A에서 50VDC의 출력을 제공하는 단상 입력 AC-DC 전원 공급 장치입니다. ORv3 HPR PSU는 98%에 달하는 최고 피크 효율로 전력 손실을 줄입니다. 또한, ORv3 HPR PSU는 매우 높은 펄스 부하 용량과 동적 부하에 대한 높은 역률을 제공하여 GPU 애플리케이션의 데이터 센터 피크 펄스 전력 요구 사항을 완화합니다. 이는 데이터 센터의 AC 전력 인프라에 대한 부담을 줄여줍니다. 전류 공유 모드를 통해 핫스왑 가능 PSU 모듈과 쉘프를 병렬 연결하여 n+1 또는 n+n 이중화 구성에서 높은 전력을 구현할 수 있습니다. 여러 쉘프를 병렬로 연결하여 100kW 이상의 랙 전력 레벨을 구현할 수 있습니다.

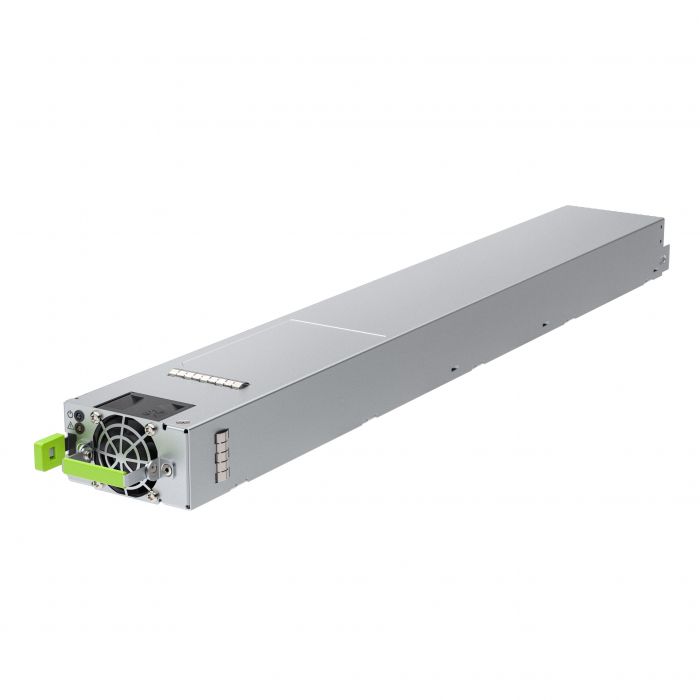

Advanced Energy의 3kW ORv3 PSU(전원공급장치)는 200~277VAC, 50/60/Hz의 공칭 입력 범위에서 작동하고 50VDC, 60A를 출력하는 단상 AC-DC 전원 공급 장치입니다. Open Compute Project(OCP) Open Rack Version 3(ORv3) 호환 전원 공급 장치는 최대 효율이 97.5%입니다. 고성능 전류 공유 모드를 통해 핫스왑 가능한 PSU를 병렬 연결하여 매우 높은 랙 전력 밀도를 달성할 수 있습니다. 18kW, 100W ORv3 전원 쉘프에는 6개의 PSU와 컨트롤러를 쉽게 설치할 수 있으며, 여러 쉘프를 병렬로 연결할 수 있습니다.

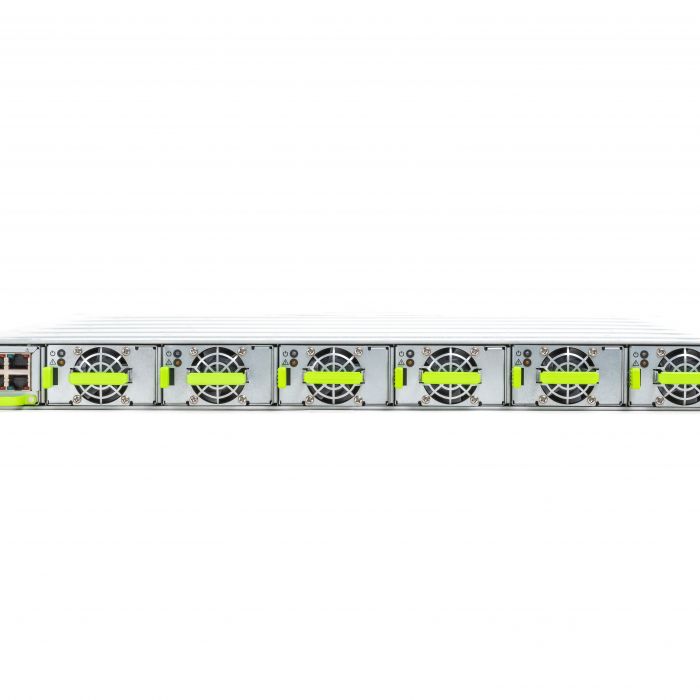

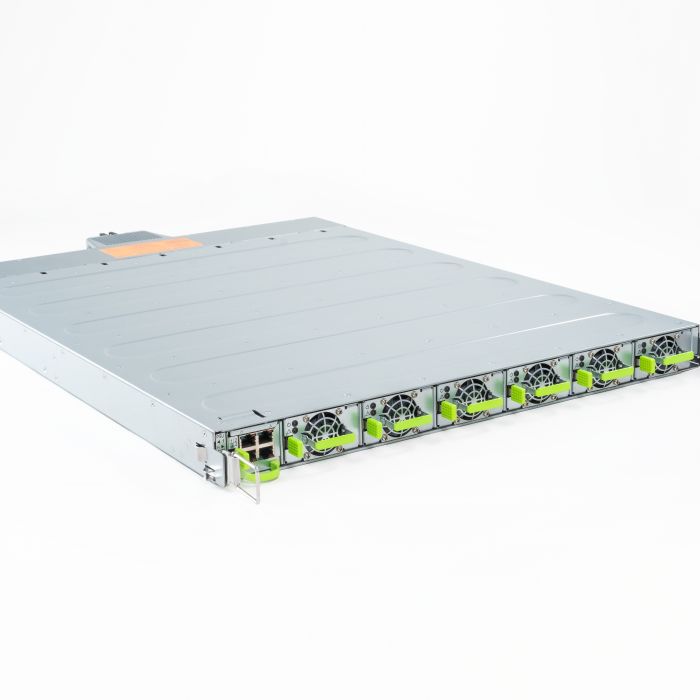

Advanced Energy의 33kW ORv3 HPR Power Shelf는 3상 AC 전원에서 작동하며, 정격 입력 범위는 347/200VAC에서 480/277VAC까지인 3상 입력 AC-DC 전원 선반입니다. 이 전원 선반에는 병렬로 연결된 50V, 660A 출력을 생성하는 5.5kW ORv3 HPR PSU 6개가 있습니다. ORv3 HPR은 98%에 달하는 최고 피크 효율로 전력 손실을 줄입니다. 또한, ORv3 HPR은 동적 부하에 대응하여 더 높은 역률을 제공하므로 GPU 애플리케이션의 데이터 센터 피크 펄스 전력 요구 사항을 완화합니다. 이는 데이터 센터의 AC 전원 인프라에 대한 부담을 줄여줍니다. 전류 공유 모드를 통해 핫스왑 가능한 PSU 모듈과 선반을 병렬 연결하여 n+1 또는 n+n 이중화 구성에서 높은 전력을 구현할 수 있습니다. 여러 선반을 병렬로 연결하여 100kW 이상의 랙 전력 레벨을 구현할 수 있습니다. 입력에 범용 7핀 커넥터를 사용하는 이 선반은 스타, 델타 또는 단상으로 구성할 수 있습니다. 이더넷 제어를 지원하는 ORv3 PMC(DMTF Redfish® 호환)를 포함한 다양한 모니터링 및 제어 옵션을 위한 슬롯이 포함되어 있습니다. PSU와 PMC는 포함되어 있지 않습니다.

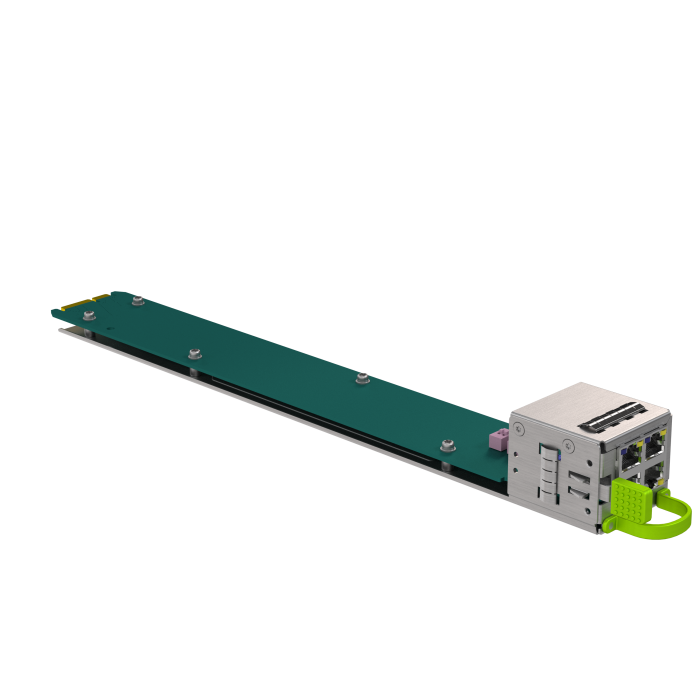

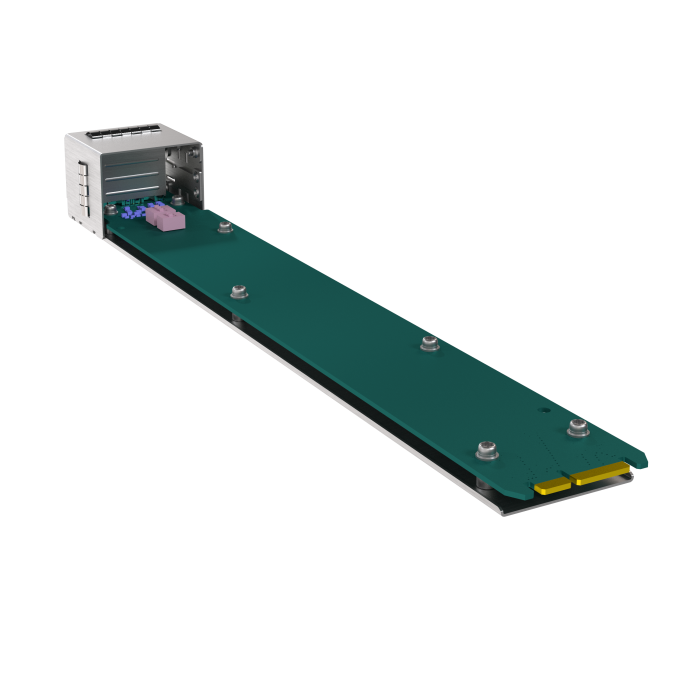

Advanced Energy의 PMI는 ORV3 HPR Power Shelf용 확장 모듈입니다. PMI 모듈은 PSU MODBUS를 직접 연결하여 상위 통신을 지원합니다. 한쪽은 PSU와 통신하고, 다른 쪽은 RJ45 커넥터를 통해 중앙 시스템과 상호 작용합니다.

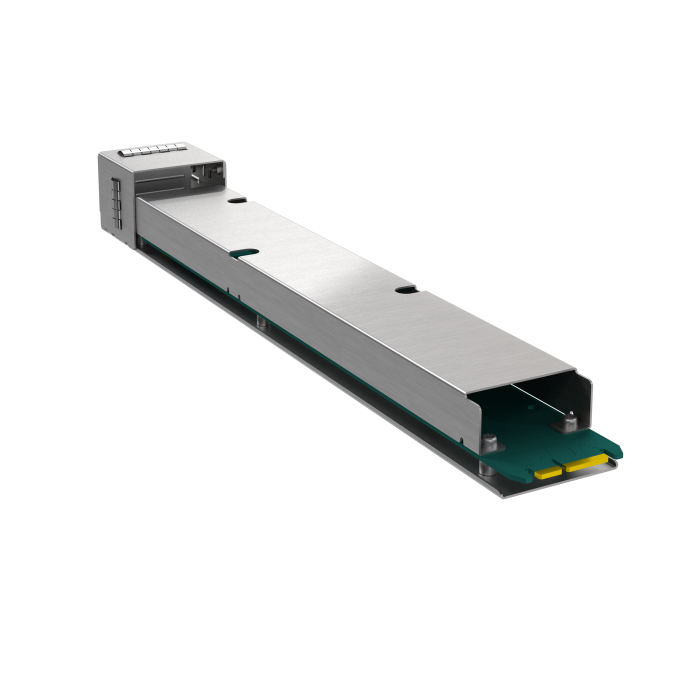

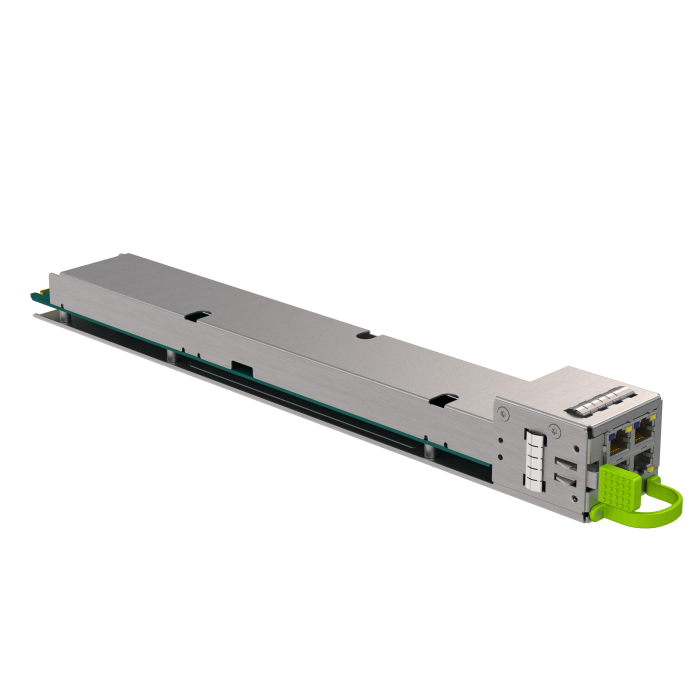

Advanced Energy의 HPR PMM은 ORv3 HPR 전원 선반용 선반형 전력 모니터 모듈(카드)입니다. 이 PMM 카드는 ORv3 HPR 전원 선반에 삽입하여 PSU 및 선반과의 모니터링 및 통신을 용이하게 할 수 있으며, 특히 여러 개의 전원 선반이 있는 랙에서 유용합니다. PMM은 MODBUS 데이지 체인 연결을 지원하여 각 PSU 선반에 고유한 MODBUS 주소를 자동으로 할당함으로써 단일 MODBUS 통신 버스에 여러 선반을 연결할 수 있도록 설계되었습니다.

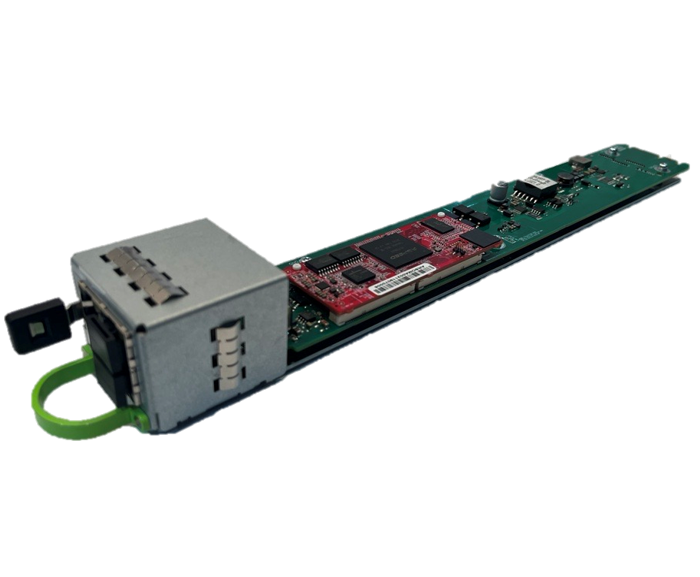

HPR 전원 관리 컨트롤러 Open Compute Project(OCP), PMC
Advanced Energy의 Artesyn ORv3 전력 관리 컨트롤러(PMC)는 ORv3 전력 셸프의 모니터링 및 제어를 용이하게 하는 핫 플러그형 컨트롤러입니다. 랙 스위치에 직접 연결된 10/100/1000MB Base-T 이더넷 포트를 통해 통신하는 PMC는 호스트 컨트롤러와의 통신을 통합하고 백플레인 커넥터를 통해 셸프의 PSU와 통신합니다. PMC는 DMTF Redfish 인터페이스 프로토콜을 통해 이더넷 연결 및 통신을 제공합니다. 4개의 RJ45 전면 커넥터는 디버깅을 위한 이더넷 포트 1개와 RS232 포트 1개, 그리고 여러 셸프 애플리케이션의 데이지 체이닝을 위한 추가 포트를 제공합니다. 셸프 버스의 48V 전원 공급이 중단될 경우를 대비하여 PoE 기능도 제공됩니다.

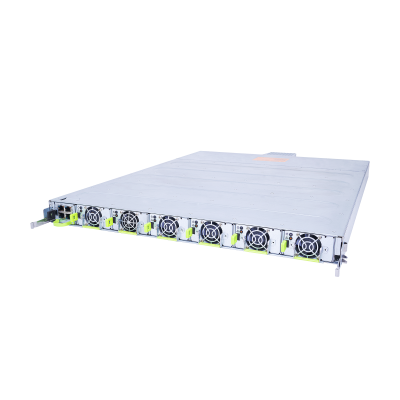

Advanced Energy의 Artesyn ORv3 1OU OCP 호환 쉘프는 단일 또는 이중 AC 입력 옵션으로 제공됩니다. 입력되는 3상 AC 공급 전압을 50VDC로 변환하여 총 출력 전력 용량은 18kW입니다. 6개의 3kW 핫스왑 가능 단상 PSU 모듈을 수용합니다. Power Shelf는 스타, 델타 또는 단상으로 구성 가능한 범용 7핀 입력 커넥터를 사용합니다. 480/277VAC에서 347/200VAC, 50/60Hz의 일반적인 데이터 센터 3상 전압으로 작동합니다. 이더넷(DMTF Redfish® 호환) 관리 네트워크 모니터링 및 제어를 위한 핫 플러그형 전력 관리 컨트롤러용 추가 슬롯이 포함되어 있습니다. 일반적으로 하나 이상의 전력 쉘프가 OCP 21인치 랙에 사용되며, 안정적인 전력과 선택적 배터리 백업이 필요한 AI/ML 애플리케이션을 포함한 컴퓨팅 및 스토리지 애플리케이션에 사용됩니다. PSU와 PMC는 포함되어 있지 않습니다.
