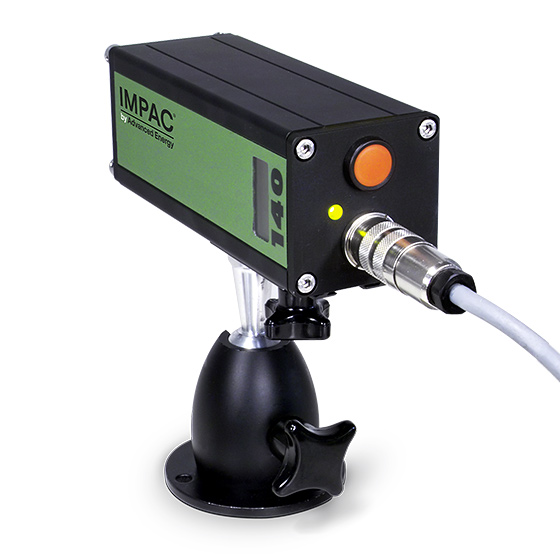

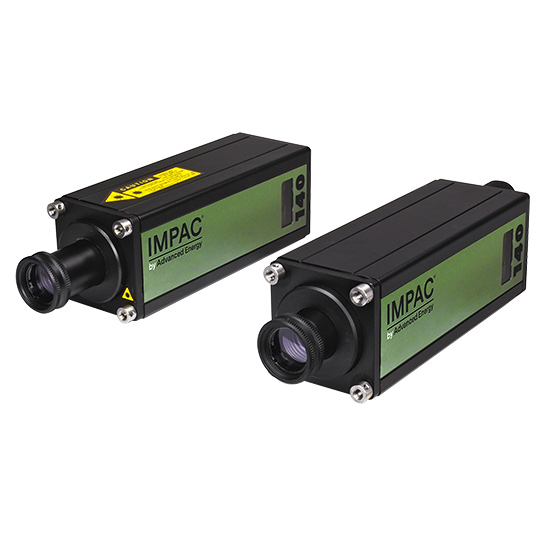

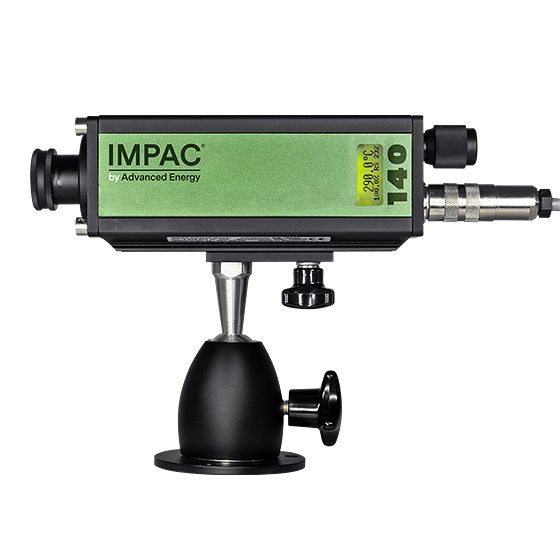

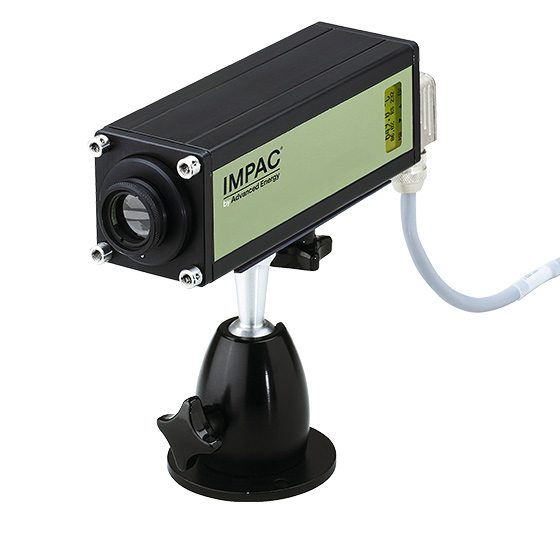

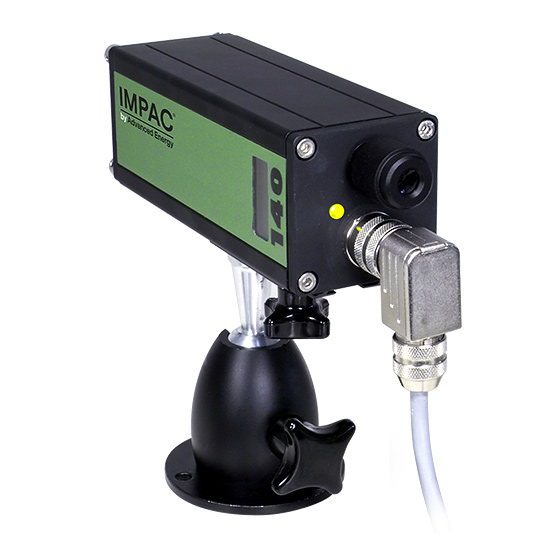

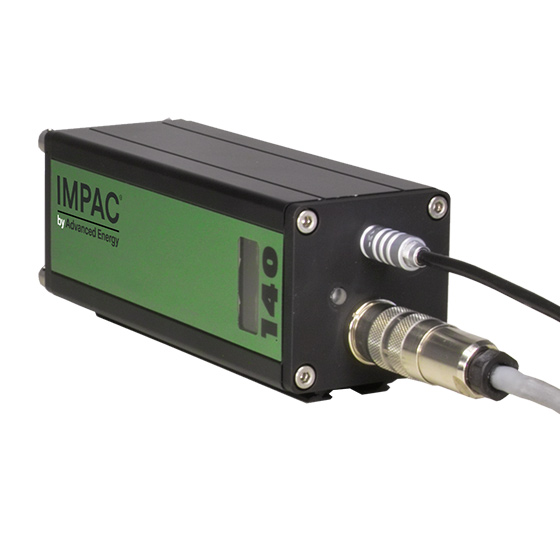

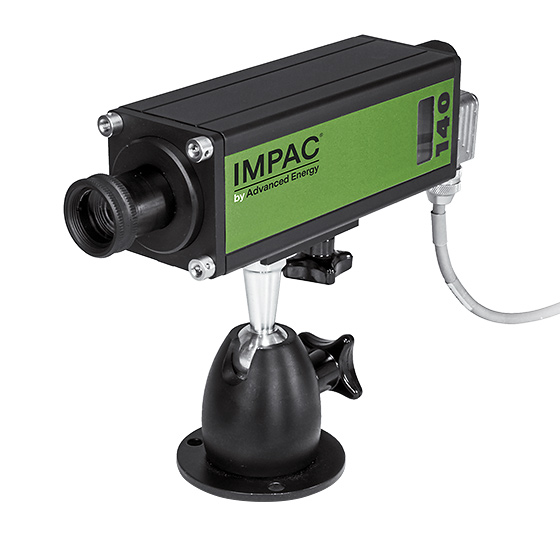

IMPAC IGA 140/23 시리즈 고온계

Impac® IGA 140/23 시리즈는 금속, 세라믹, 흑연 등의 소재에 대한 비접촉 온도 측정을 위해 설계된 고정밀 디지털 고온계 제품군으로, 50~1800°C의 온도 범위에서 작동합니다. 세 가지 초점 조절 광학 장치 중에서 선택할 수 있으며, 각 광학 장치는 매우 작은 스팟 크기를 보장합니다. 또한, 두 가지 인터페이스 유형을 제공하여 활용도를 높였습니다. -PB 모델은 Profibus-DP 인터페이스를, -PN 모델은 Profinet 인터페이스를 갖추고 있어 기존 Profibus 및 Profinet 시스템에 손쉽게 통합할 수 있습니다. 다양한 요구 사항을 충족하기 위해 Profibus용 GSD 파일과 Profinet용 GSDML이 기본으로 제공되며, 다섯 가지 모듈 구성 중에서 선택할 수 있습니다.

장점

파이로미터 재교정 없이 광학 장치 변경
전체 온도 범위 내에서 모든 온도 하위 범위를 설정합니다.
정밀 장착 레일을 사용한 하우징으로 정확한 정렬과 안전한 장착을 달성합니다.
옵션 인터페이스를 사용하여 기존 Profibus 및 Profinet 시스템에 연결

사양

작동 온도 범위(°C):	50~1800°C(4개 범위)
스펙트럼 범위(µm):	2.0에서 2.6까지
측정 불확도(°C):	2°C부터
광학(mm):	초점 조절이 가능한 광학 장치
FOV(최소 스팟 크기)(mm):	최소 340:1 (0.5)
정렬 / 조준:	레이저 타겟팅 또는 렌즈 조준
인터페이스/출력(mA):	0/4 ~ 20mA
노출 시간 t90(ms):	<1.5ms
주변 온도(°C):	0~70
해상도(°C):	0.1
디스플레이:	온도 표시 또는 매개변수 설정을 위한 조명 LC 디스플레이
보호 등급:	IP65(DIN 40 050)
방사율:	0.1% 단위로 10~100% 조정 가능
무게(kg):	0.55
연결:	12핀 커넥터
작동 위치:	어느
CE 라벨:	전자기 면역에 관한 EU 지침에 따르면
격리:	전원 공급 장치, 디지털 인터페이스, 아날로그 출력은 서로 전기적으로 절연되어 있으며 하우징이 있습니다.
파장 반복성(pm):	0.1% 또는 + 1 °C

Part Number

Part Number	출력 유형	광학	정렬	응답 시간	최소. 온도(°C)	최대. 온도(°C)	애플리케이션
3 911 010	0/4 to 20 mA / RS232 / RS485	Focusable	Laser Target	1.5	50	700	Metal / Ceramics / Graphite
3 911 020	0/4 to 20 mA / RS232 / RS485	Focusable	Viewfinder	1.5	50	700	Metal / Ceramics / Graphite
3 911 030	0/4 to 20 mA / RS232 / RS485	Focusable	Laser Target	1.5	75	900	Metal / Ceramics / Graphite
3 911 040	0/4 to 20 mA / RS232 / RS485	Focusable	Viewfinder	1.5	75	900	Metal / Ceramics / Graphite
3 911 050	0/4 to 20 mA / RS232 / RS485	Focusable	Laser Target	1.5	100	1300	Metal / Ceramics / Graphite
3 911 060	0/4 to 20 mA / RS232 / RS485	Focusable	Viewfinder	1.5	100	1300	Metal / Ceramics / Graphite
3 911 070	0/4 to 20 mA / RS232 / RS485	Focusable	Laser Target	1.5	150	1800	Metal / Ceramics / Graphite
3 911 080	0/4 to 20 mA / RS232 / RS485	Focusable	Viewfinder	1.5	150	1800	Metal / Ceramics / Graphite
3 911 210	0/4 to 20 mA / Profibus	Focusable	Laser Target	1.5	50	700	Metal / Ceramics / Graphite
3 911 220	0/4 to 20 mA / Profibus	Focusable	Viewfinder	1.5	50	700	Metal / Ceramics / Graphite
3 911 230	0/4 to 20 mA / Profibus	Focusable	Laser Target	1.5	75	900	Metal / Ceramics / Graphite
3 911 240	0/4 to 20 mA / Profibus	Focusable	Viewfinder	1.5	75	900	Metal / Ceramics / Graphite
3 911 250	0/4 to 20 mA / Profibus	Focusable	Laser Target	1.5	100	1300	Metal / Ceramics / Graphite
3 911 260	0/4 to 20 mA / Profibus	Focusable	Viewfinder	1.5	100	1300	Metal / Ceramics / Graphite
3 911 270	0/4 to 20 mA / Profibus	Focusable	Laser Target	1.5	150	1800	Metal / Ceramics / Graphite
3 911 280	0/4 to 20 mA / Profibus	Focusable	Viewfinder	1.5	150	1800	Metal / Ceramics / Graphite
3 911 410	0/4 to 20 mA / Profinet	Focusable	Laser Target	1.5	50	700	Metal / Ceramics / Graphite
3 911 420	0/4 to 20 mA / Profinet	Focusable	Viewfinder	1.5	50	700	Metal / Ceramics / Graphite
3 911 430	0/4 to 20 mA / Profinet	Focusable	Laser Target	1.5	75	900	Metal / Ceramics / Graphite
3 911 440	0/4 to 20 mA / Profinet	Focusable	Viewfinder	1.5	75	900	Metal / Ceramics / Graphite
3 911 450	0/4 to 20 mA / Profinet	Focusable	Laser Target	1.5	100	1300	Metal / Ceramics / Graphite
3 911 460	0/4 to 20 mA / Profinet	Focusable	Viewfinder	1.5	100	1300	Metal / Ceramics / Graphite
3 911 470	0/4 to 20 mA / Profinet	Focusable	Laser Target	1.5	150	1800	Metal / Ceramics / Graphite
3 911 480	0/4 to 20 mA / Profinet	Focusable	Viewfinder	1.5	150	1800	Metal / Ceramics / Graphite
3 911 610	0/4 to 20 mA / Ethernet	Focusable	Laser Target	1.5	50	700	Metal / Ceramics / Graphite
3 911 620	0/4 to 20 mA / Ethernet	Focusable	Viewfinder	1.5	50	700	Metal / Ceramics / Graphite
3 911 630	0/4 to 20 mA / Ethernet	Focusable	Laser Target	1.5	75	900	Metal / Ceramics / Graphite
3 911 640	0/4 to 20 mA / Ethernet	Focusable	Viewfinder	1.5	75	900	Metal / Ceramics / Graphite
3 911 650	0/4 to 20 mA / Ethernet	Focusable	Laser Target	1.5	100	1300	Metal / Ceramics / Graphite
3 911 660	0/4 to 20 mA / Ethernet	Focusable	Viewfinder	1.5	100	1300	Metal / Ceramics / Graphite
3 911 670	0/4 to 20 mA / Ethernet	Focusable	Laser Target	1.5	150	1800	Metal / Ceramics / Graphite
3 911 680	0/4 to 20 mA / Ethernet	Focusable	Viewfinder	1.5	150	1800	Metal / Ceramics / Graphite
