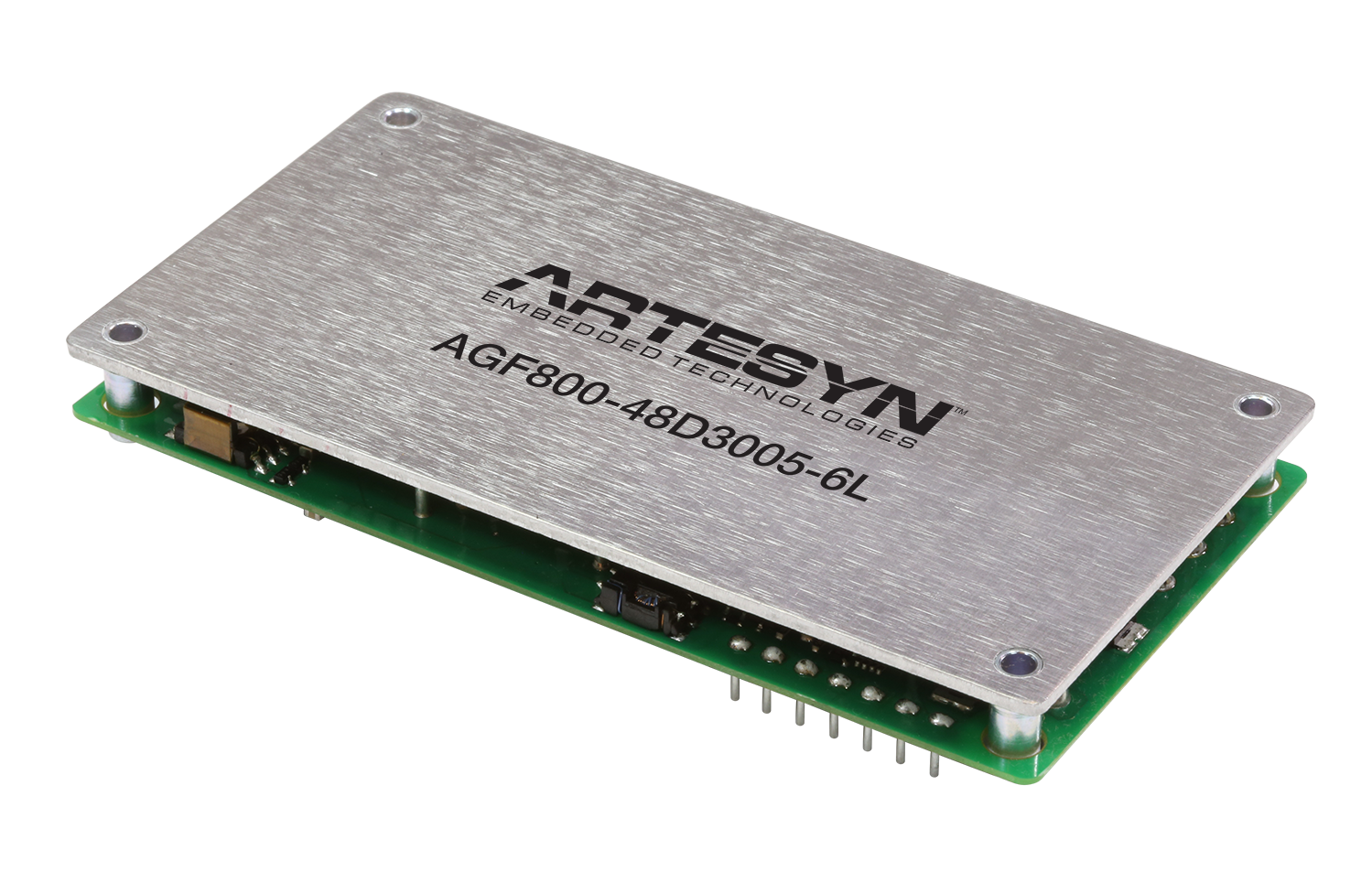

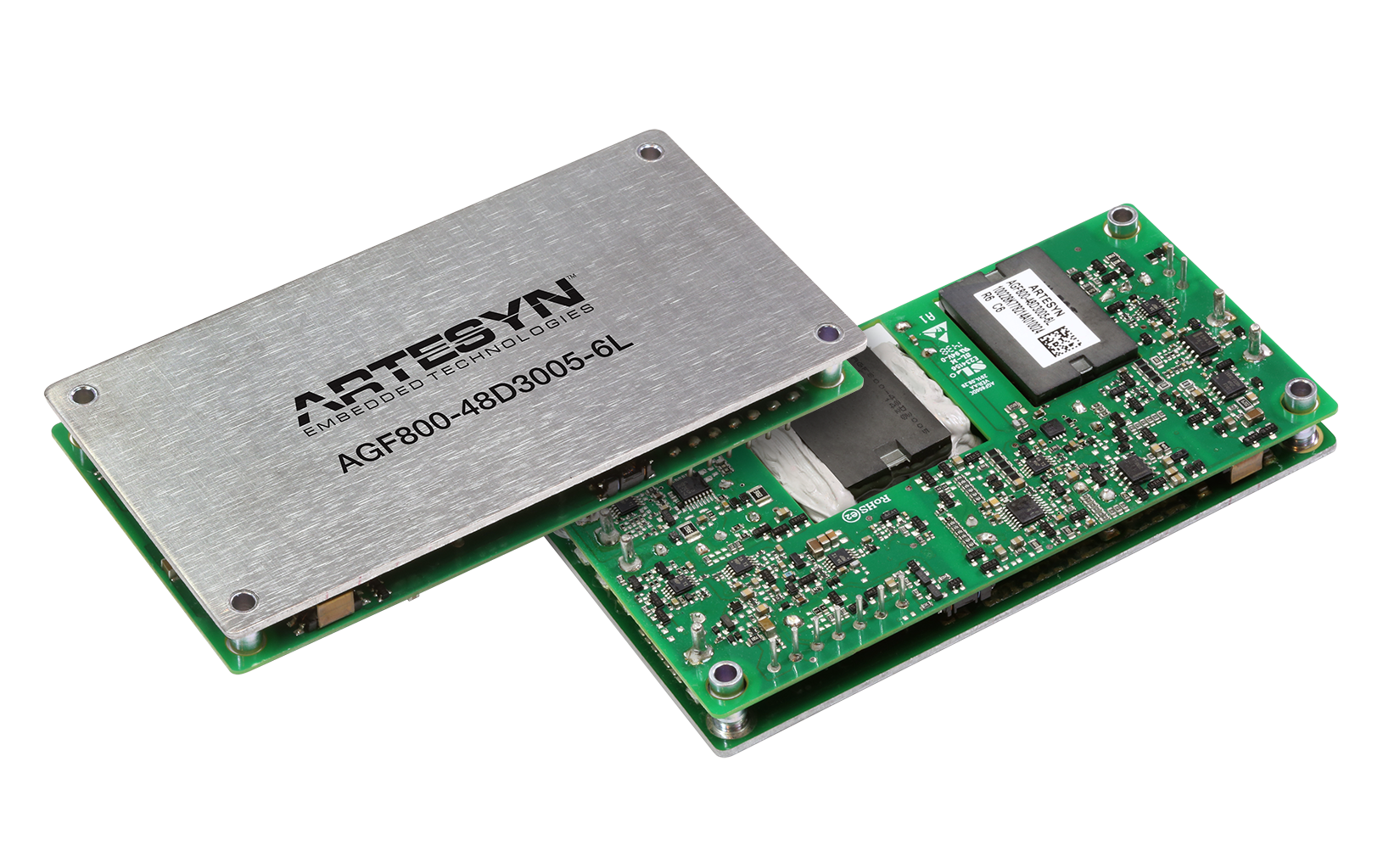

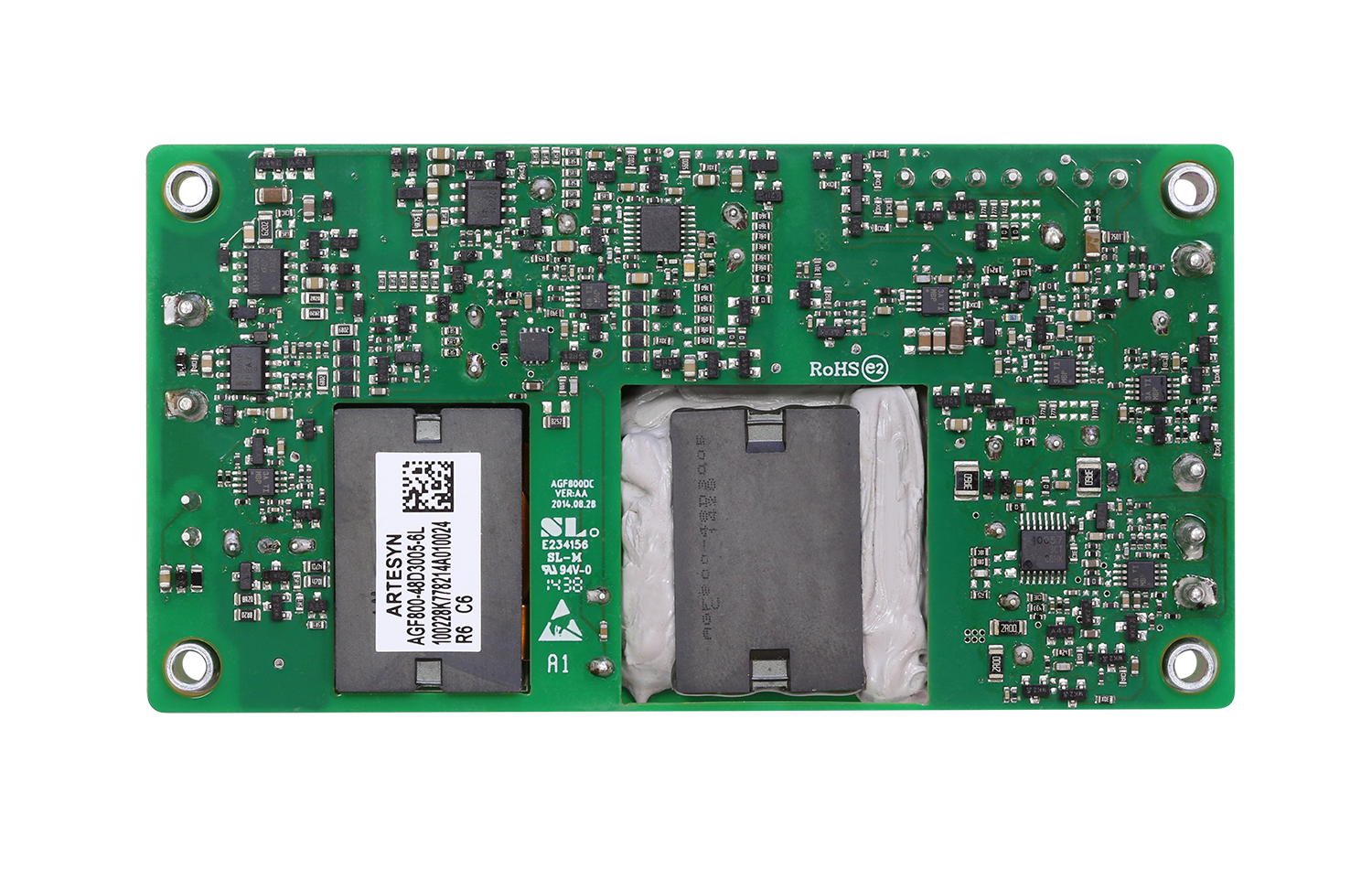

AGF800-48D 시리즈 절연 DC-DC 컨버터는 고출력 무선 기지국과 같은 RF 애플리케이션에 주로 사용됩니다. 이 컨버터는 30VDC(전력 증폭기 전원 공급용)와 5VDC(디지털 회로 전원 공급용)의 완전 안정화된 저잡음 출력을 제공하며, 각각 최대 23.3A와 20A의 전류를 공급할 수 있습니다. 이중 출력 기능을 통해 별도의 전원 모듈이 필요 없어 비용과 보드 공간을 절약할 수 있습니다. 또한, 넓은 트림 범위로 애플리케이션 유연성을 더욱 향상시켰습니다. 30V 출력은 20V에서 33V까지, 5V 출력은 3V에서 6V까지 트림할 수 있습니다.

이 컨버터는 36V에서 75V까지의 넓은 2:1 입력 범위를 가지며, 주로 표준 48V 통신 장비 전원 공급 장치와 함께 사용하도록 설계되었습니다.

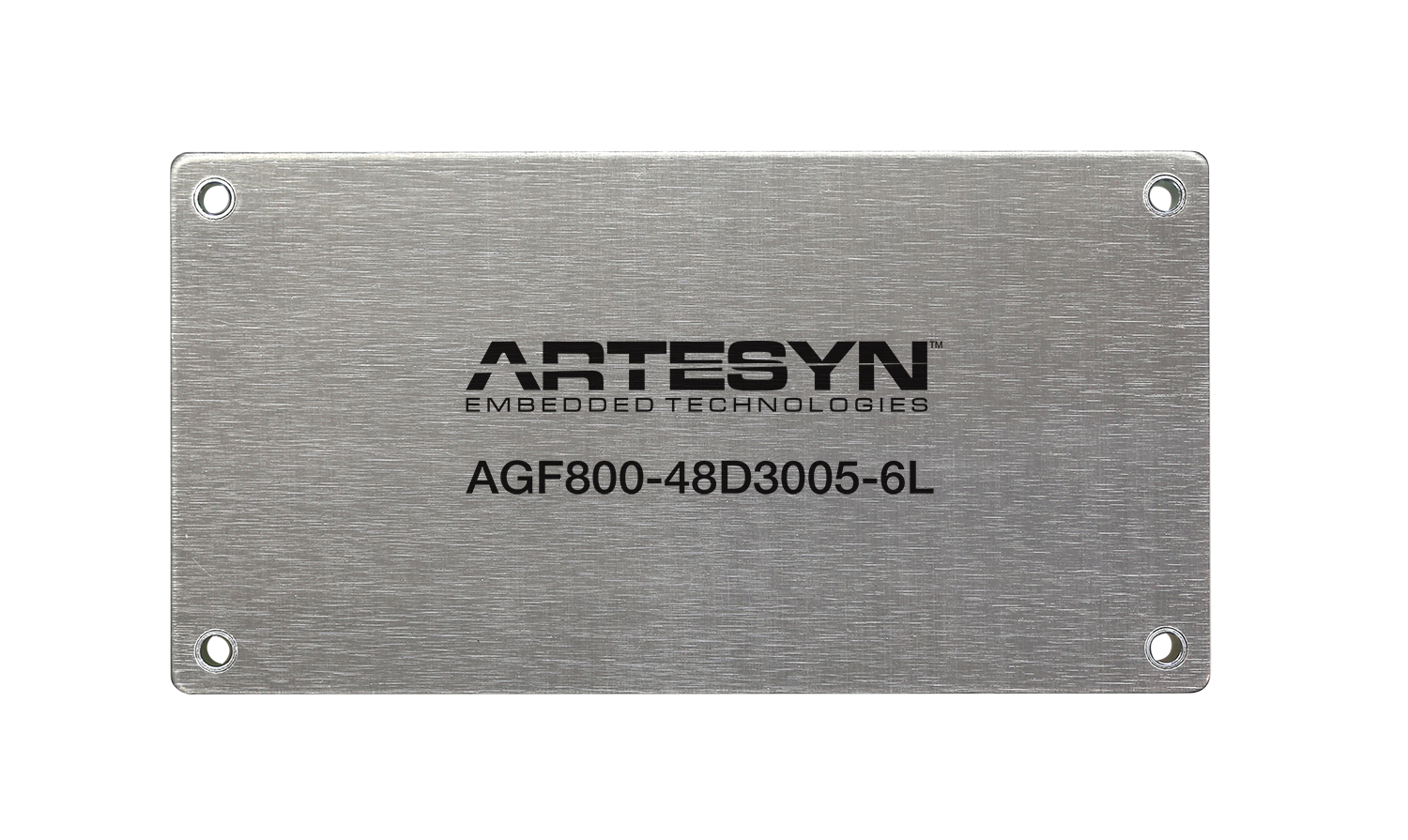

정격 800W인 AGF800-48D 시리즈 컨버터는 알루미늄 베이스 플레이트 구조를 채택하여 -40°C에서 85°C까지의 주변 온도 범위에서 작동할 수 있습니다. 이 컨버터는 강제 공랭 없이도 베이스 플레이트 온도가 최대 100˚C에 도달할 때까지 최대 전력을 지속적으로 공급할 수 있습니다. 두 출력 모두 절반 부하에서 93.5%의 초고효율을 자랑하며, 290kHz 고정 주파수 스위칭을 사용하여 외부 EMI 필터링 요구 사항을 최소화합니다.

AGF800-48D 시리즈 컨버터는 업계 표준 풀 브릭 풋프린트와 핀아웃을 갖추고 있으며, 설치 높이는 0.5인치(12.7mm)에 불과합니다. 표준 기능으로는 원격 활성화, 두 출력 모두에 대한 원격 감지, 30V 출력에 대한 원격 ‘전원 양호’ 표시 기능이 포함되어 있으며, 입력 저전압, 과열, 출력 과전류 또는 과전압으로부터 포괄적인 보호 기능을 제공합니다.
