Impac 고속 시리즈 고온계


고속 응용 분야에 적합한 초고속 고온계입니다. 금속, 세라믹, 흑연 등의 측정을 위해 광섬유 유무에 따른 버전이 제공됩니다. 온도 범위는 160~3500°C입니다.
IMPAC 고속 시리즈 고온계
IMPAC 고속 시리즈 고온계
IMPAC 고속 시리즈 고온계
IMPAC 고속 시리즈 고온계
IMPAC 고속 시리즈 고온계
IMPAC 고속 시리즈 고온계

IMPAC 고속 시리즈 고온계

Impac High Speed ​​740 고온계는 6μs의 매우 빠른 응답 시간을 제공하며 고속 응용 분야에 이상적입니다.

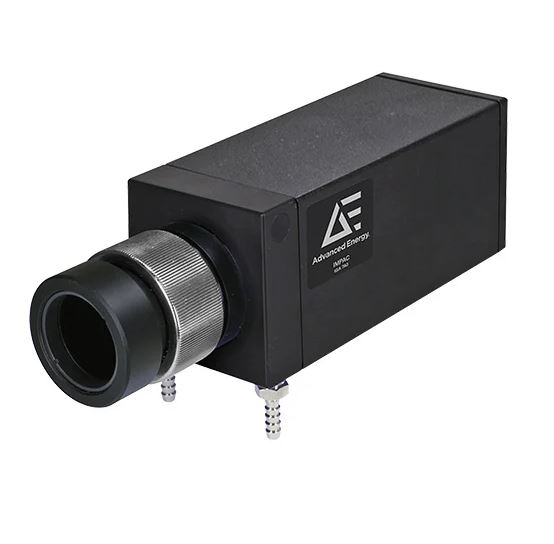

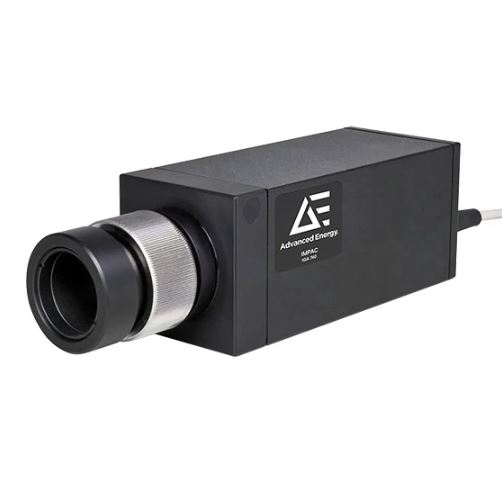

IGA 740: 소형 IGA 740은 초점 조절형 또는 매크로 광학 장치로 제공됩니다. 450mm에서 3000mm 사이의 측정 거리를 제공하는 초점 조절형 광학 장치를 사용하면 작은 스팟 크기를 얻을 수 있습니다. 또한, 온도 범위에 따라 매크로 광학 장치는 고정 거리에서 0.7mm 또는 1mm의 스팟 크기를 제공합니다.

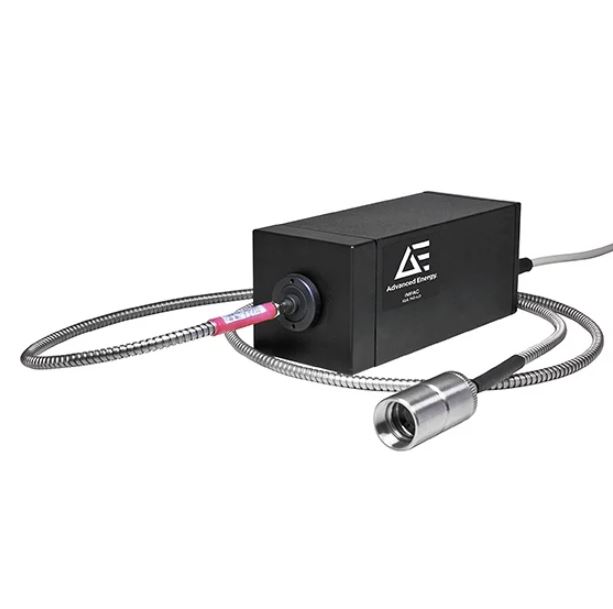

IGA 740-LO: IGA 740-LO는 광섬유와 광학 헤드를 사용하여 복사선을 전달합니다. 광섬유와 광학 헤드는 전자기 간섭(예: 유도)의 영향을 받지 않습니다. 최대 260°C의 매우 높은 주변 온도에서 냉각 없이 사용할 수 있습니다.

제품특징
장점
제품특징
  • 단 6μs의 매우 빠른 응답 시간
  • 소형 측정 물체 감지를 위한 고품질 광학 장치
  • 측정 대상에 쉽게 정렬할 수 있는 내장형 LED 타겟팅 조명; IGA 740은 뷰파인더와 함께도 사용 가능
  • 레이저 응용 분야에서 레이저 파장을 보호하기 위한 레이저 보호 필터(옵션)
장점

장점

  • 빠르게 움직이는 물체나 급격한 온도 변화를 측정합니다.
  • 타겟팅 조명에 쉽게 맞춰보세요
  • 레이저 파장을 차폐하다
  • 고품질 광학 장치를 통해 작은 측정 물체 감지

사양

작동 온도 범위(°C):160~2500°C(4개 범위)
스펙트럼 범위(µm):1.58과 2.2(그 사이 3개 범위)
측정 불확도(°C):0.75% 또는
광학(mm):초점 조절 광학 장치, 광섬유
FOV(최소 스팟 크기)(mm):최소 280:1 (0.3)
정렬 / 조준:LED 타겟팅 라이트 또는 뷰파인더
인터페이스/출력(mA):0/4 ~ 20mA
노출 시간 t90(ms):다양한 사양이 있습니다. 데이터시트를 참조하세요.
주변 온도(°C):0~260
보호 등급:IP54(DIN 40 050에 따름)
전원 공급 장치(mV):24000
방사율:0.1~1, 연속 조정 가능
무게(kg):다중. 데이터시트를 참조하세요.
연결:5핀 커넥터
작동 위치:어느
CE 라벨:전자기 면역에 관한 EU 지침에 따르면
파장 반복성(pm):0.3% 또는

Part Number

Part Number출력 유형광학정렬응답 시간최소. 온도(°C)최대. 온도(°C)애플리케이션
47401-010100 to 20 mAFocusableLED Target Light0.0063001400Metal / Ceramics / Graphite
47401-010204 to 20 mAFocusableLED Target Light0.0063001400Metal / Ceramics / Graphite
47401-011100 to 20 mAMacro OpticsLED Target Light0.0063001400Metal / Ceramics / Graphite
47401-011204 to 20 mAMacro OpticsLED Target Light0.0063001400Metal / Ceramics / Graphite
47401-012100 to 20 mAFocusableViewfinder0.0063001400Metal / Ceramics / Graphite
47401-012204 to 20 mAFocusableViewfinder0.0063001400Metal / Ceramics / Graphite
47401-013100 to 20 mAMacro OpticsViewfinder0.0063001400Metal / Ceramics / Graphite
47401-013204 to 20 mAMacro OpticsViewfinder0.0063001400Metal / Ceramics / Graphite
47401-020100 to 20 mAFocusableLED Target Light0.0065002500Metal / Ceramics / Graphite
47401-020204 to 20 mAFocusableLED Target Light0.0065002500Metal / Ceramics / Graphite
47401-021100 to 20 mAMacro OpticsLED Target Light0.0065002500Metal / Ceramics / Graphite
47401-021204 to 20 mAMacro OpticsLED Target Light0.0065002500Metal / Ceramics / Graphite
47401-022100 to 20 mAFocusableViewfinder0.0065002500Metal / Ceramics / Graphite
47401-022204 to 20 mAFocusableViewfinder0.0065002500Metal / Ceramics / Graphite
47401-023100 to 20 mAMacro OpticsViewfinder0.0065002500Metal / Ceramics / Graphite
47401-023204 to 20 mAMacro OpticsViewfinder0.0065002500Metal / Ceramics / Graphite
47401-112000 to 20 mAFixed or FocusableLED Target Light0.0063001400Metal / Ceramics / Graphite
47401-114004 to 20 mAFixed or FocusableLED Target Light0.0063001400Metal / Ceramics / Graphite
47401-122000 to 20 mAFixed or FocusableLED Target Light0.0065002500Metal / Ceramics / Graphite
47401-124004 to 20 mAFixed or FocusableLED Target Light0.0065002500Metal / Ceramics / Graphite
47402-010100 to 20 mAFocusableLED Target Light0.0061601000Metal / Ceramics / Graphite
47402-010204 to 20 mAFocusableLED Target Light0.0061601000Metal / Ceramics / Graphite
47402-011100 to 20 mAMacro OpticsLED Target Light0.0061601000Metal / Ceramics / Graphite
47402-011204 to 20 mAMacro OpticsLED Target Light0.0061601000Metal / Ceramics / Graphite
47402-012100 to 20 mAFocusableViewfinder0.0061601000Metal / Ceramics / Graphite
47402-012204 to 20 mAFocusableViewfinder0.0061601000Metal / Ceramics / Graphite
47402-013100 to 20 mAMacro OpticsViewfinder0.0061601000Metal / Ceramics / Graphite
47402-013204 to 20 mAMacro OpticsViewfinder0.0061601000Metal / Ceramics / Graphite
47402-020100 to 20 mAFocusableLED Target Light0.0063002300Metal / Ceramics / Graphite
47402-020204 to 20 mAFocusableLED Target Light0.0063002300Metal / Ceramics / Graphite
47402-021100 to 20 mAMacro OpticsLED Target Light0.0063002300Metal / Ceramics / Graphite
47402-021204 to 20 mAMacro OpticsLED Target Light0.0063002300Metal / Ceramics / Graphite
47402-022100 to 20 mAFocusableViewfinder0.0063002300Metal / Ceramics / Graphite
47402-022204 to 20 mAFocusableViewfinder0.0063002300Metal / Ceramics / Graphite
47402-023100 to 20 mAMacro OpticsViewfinder0.0063002300Metal / Ceramics / Graphite
47402-023204 to 20 mAMacro OpticsViewfinder0.0063002300Metal / Ceramics / Graphite
47402-112000 to 20 mAFixed or FocusableLED Target Light0.0062001000Metal / Ceramics / Graphite
47402-114004 to 20 mAFixed or FocusableLED Target Light0.0062001000Metal / Ceramics / Graphite
47402-122000 to 20 mAFixed or FocusableLED Target Light0.0063002300Metal / Ceramics / Graphite
47402-124004 to 20 mAFixed or FocusableLED Target Light0.0063002300Metal / Ceramics / Graphite
