HFE 시리즈 PSU

Home AC-DC 파워서플라이 AC입력 프런트엔드 PSU -HFE 시리즈 PSU

-HFE 시리즈 PSU

-HFE 시리즈 PSU

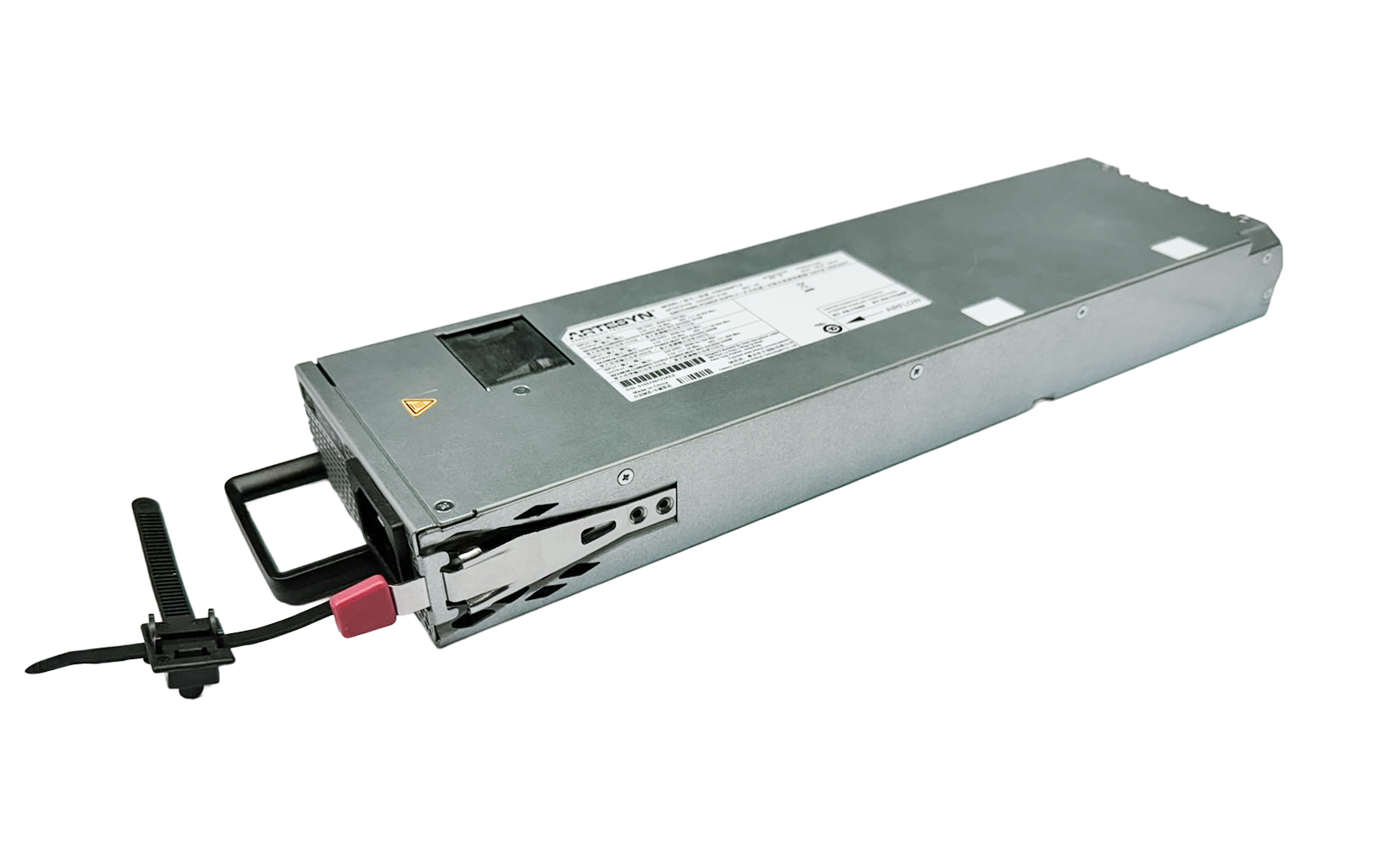

Advanced Energy의 Artesyn HFE 시리즈에는 HPS3000 대용량 프런트엔드 AC-DC 전원 공급 장치와 HPR12K-00 셸프가 포함됩니다. 이 PSU는 90~264VAC의 넓은 입력 전압을 수용하며, 48V 주 출력과 5V 대기 출력을 제공합니다. 90% 이상의 전부하 효율을 자랑하며, 공칭 200VAC 입력에서 작동 시 정격 전력은 3000W입니다. 1U x 4.2인치 폼팩터 인클로저에 탑재된 이 전원 공급 장치는 40W/in³의 전력 밀도를 제공합니다 ^. 표준 19인치 랙 셸프에는 4개의 PSU를 장착하여 총 12kW를 제공할 수 있습니다.

혜택

N/A

사양

N/A

시리즈

Part Number	출력 전력(W)	Nominal Input Voltage Range (V)	Product Size	작동 온도 범위(°C)
CSZ3200FT-9	3200		14.547″ x 3.95″ x 1.58″ (369.49mm x 100.33mm x 40.13mm)	-5 to 55
HPS3000	3000	90 to 264 VAC	12.9″ x 4.2″ (327.66mm x 106.68mm)	0 to 40

기술문서

제품 정보 문서

CSZ3200FT 데이터시트 업데이트

데이터 시트 PDF 619 KB 7월 17일, 2025

HPR12K 랙 작동 지침 데이터시트

데이터 시트 PDF 1 MB 12월 26일, 2023

HPS3000 데이터시트 데이터시트

데이터 시트 PDF 1 MB 6월 15일, 2023

안전 및 규정 준수 인증서

HPS3000—효율 테스트

RoHS 인증서 PDF 81 KB 2월 21일, 2024

HPS3000—RoHS 인증서

RoHS 인증서 PDF 31 KB 2월 15일, 2024

HPR12K-00 CB 인증서

안전 인증서 PDF 207 KB 1월 6일, 2025

HPR12K-00 CCC CV

안전 인증서 PDF 2 MB 1월 6일, 2025

HPR12K-00 CCC LG

안전 인증서 PDF 2 MB 1월 6일, 2025

HPR12K-00 CE DoC

안전 인증서 PDF 104 KB 1월 6일, 2025

HPR12K-00 DEMKO 인증서

안전 인증서 PDF 257 KB 1월 6일, 2025

HPR12K-00 영국

안전 인증서 PDF 222 KB 1월 6일, 2025

HPR12K-00 UL/CSA 인증서

안전 인증서 PDF 988 KB 1월 6일, 2025

HPS3000-9 CB인증 안전인증

안전 인증서 PDF 170 KB 6월 15일, 2023

HPS3000-9 CE 적합성 선언 안전 인증서

안전 인증서 PDF 39 KB 6월 15일, 2023

HPS3000-9 CQC 인증서(카비테) 안전 인증서

안전 인증서 PDF 117 KB 6월 15일, 2023

HPS3000-9 CQC 인증서(라구나) 안전 인증서

안전 인증서 PDF 115 KB 6월 15일, 2023

HPS3000-9 Demko 인증서 안전 인증서

안전 인증서 PDF 333 KB 6월 15일, 2023

HPS3000-9 UL 인증 안전 인증서

안전 인증서 PDF 30 KB 6월 15일, 2023

가이드 및 매뉴얼

HPR12K-00 안전 지침서

안전 매뉴얼 PDF 207 KB 1월 3일, 2025

엔지니어링 리소스

HPS3000—출력 전력 감소

애플리케이션 노트 PDF 61 KB 2월 21일, 2024

HPS3000 기술 참고 자료

기술 참조 PDF 2 MB 12월 3일, 2024

HPS3000—결합 커넥터 도면

기술 참조 PDF 210 KB 2월 21일, 2024

HPS3000—기계 도면

기술 참조 PDF 439 KB 2월 21일, 2024
