음향 이미징이란 무엇인가요?
인간 지각의 한계
인간의 귀는 20Hz에서 20kHz 범위의 소리만 감지할 수 있습니다. 그러나 가스 누출, 베어링 마모, 방전과 같은 숨겨진 결함은 종종 훨씬 더 높은 주파수(20kHz 이상)의 초음파를 방출하는데, 이는 인간의 귀로는 감지할 수 없고 기존 청진기나 마이크의 성능을 넘어서는 소리입니다.

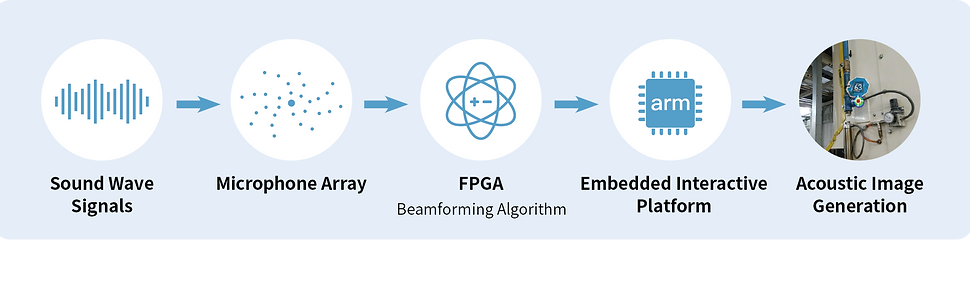

어떻게 작동하나요?
- 마이크 어레이 : 여러 소스의 사운드 신호를 동시에 수집하여 공간 정확도를 높입니다.
- 빔포밍 알고리즘 : 특정 방향의 음원에 초점을 맞춰 환경 소음을 걸러냅니다.
- 음향 이미지 오버레이 : 이미지 위에 히트맵으로 사운드 소스 위치를 표시합니다
- 저지연 렌더링 엔진 : 거의 즉각적인 대응이 가능하므로 지속적인 검사 시나리오에 이상적입니다.
들리는 것 너머

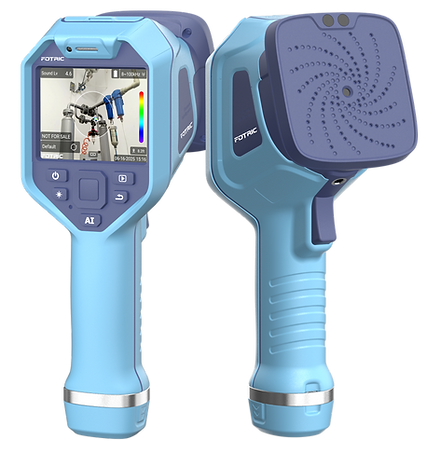

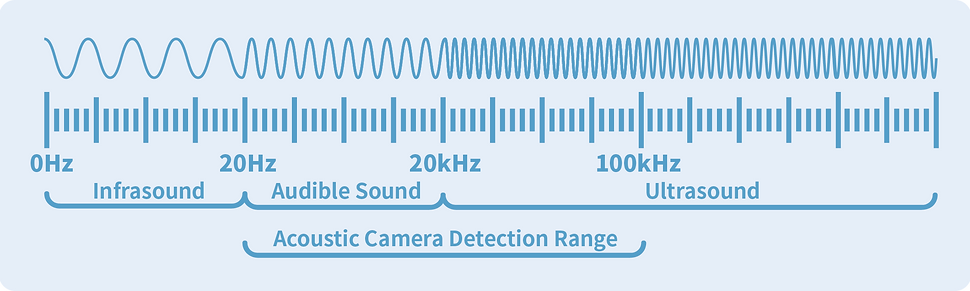

TD2 음향 이미징 카메라는 가청음(20Hz~20kHz)뿐만 아니라 인간의 청각 범위를 넘어서는 고주파 초음파 신호도 감지할 수 있습니다.
즉, 다음과 같은 사항을 쉽게 포착할 수 있습니다.

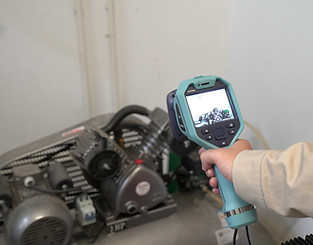

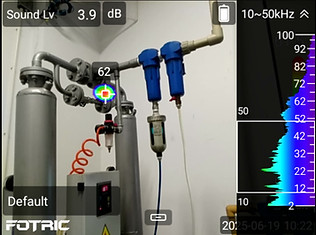

압축 공기 시스템 누출

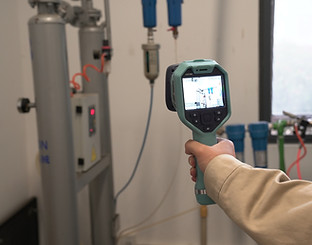

가스 누출은 고주파 난류 소음을 방출하므로 TD2는 압축 공기 파이프라인 의 아주 작은 누출도 빠르게 감지 할 수 있습니다.

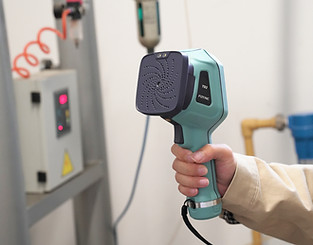

진공 시스템 누출
TD2는 사람의 귀로는 들을 수 없는 진공 시스템의 미묘한 누출 소리를 정확하게 포착하여 장비에 접촉하거나 손상시키지 않고도 빠르게 누출 위치를 파악할 수 있습니다.
작동 중 느슨한 관절 진동
TD2는 장비 작동 중 나사 풀림으로 발생하는 비정상적인 고주파음을 감지합니다. 가동 중단 없이 실시간으로 문제를 시각화하고 파악하여 유지보수 팀이 위험을 해결하고 운영 안정성을 확보할 수 있도록 지원합니다.
타이어 공기 누출
TD2는 비누 스프레이를 사용하지 않고도 타이어 누출 지점을 빠르게 시각화하여 찾아냅니다 . 정확하고 효율적이며 사용하기 쉽습니다.
왜 TD2를 선택해야 할까요?

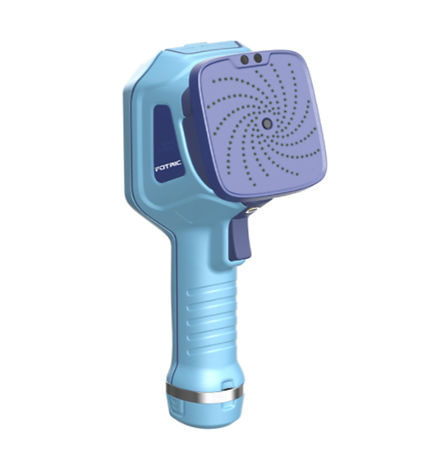

- 64개의 MEMS 디지털 마이크를 탑재한 고밀도 마이크 어레이
- 산업용 디지털 카메라: 13 MP, 66° × 52° 시야각
- 단일 배터리로 4시간 이상 작동, 분리 가능, 장치 등급 IP54
- 다중 이미징 모드 : 단일 소스, 다중 소스 및 홀로그램
- 전문 기능 : 음압 레벨 측정, 음향 포커싱
독특한 특징

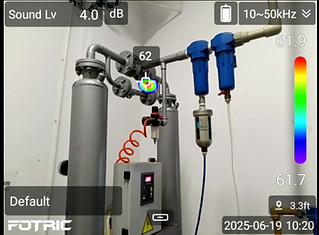

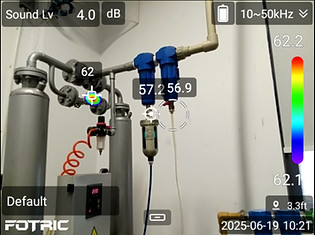

음향 이미지 초점
적응형 동적 소음 감소 알고리즘을 결합하여 음원의 집중적인 현지화를 달성합니다.

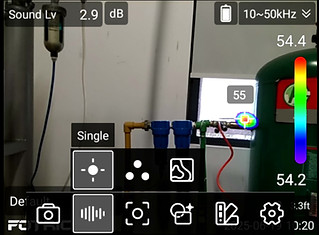

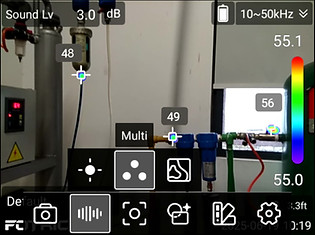

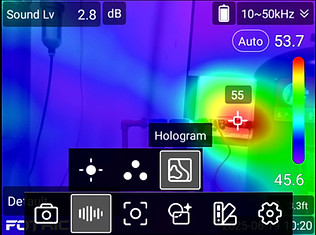

소스 모드 전환
TD2 음향 이미징 카메라는 단일 소스, 다중 소스 및 홀로그램 보기를 포함한 여러 가지 이미지 모드를 지원하므로 사용자는 현장에서 다양한 소음 복잡성과 감지 대상에 적응할 수 있습니다.
음압 레벨 측정
음향 이미지와 dB 레벨 데이터 출력을 결합하여 다양한 산업 소음원의 위치 파악 및 진단에 매우 적합합니다. 이를 통해 음향 검사의 직관성, 효율성 및 안전성이 향상됩니다.
스펙
마이크 채널 | 64개 MEMS 디지털 마이크 |
음향 영상 시야(FOV) | 66° *52° |
작동 거리 | 0.3~100m |
주파수 범위 | 2~100kHz |
감지 모드 | 누출 모드: 장치에 누출 수준 표시 |
분석 소프트웨어 | AnalyzIR 전문 음향 분석 소프트웨어 |
음향 이미지 초점 | 주변 영역을 마스크하고 초점이 맞춰진 영역의 음향 이미지에만 초점을 맞춥니다. |
온디바이스 분석 | 이 장치는 음향 이미지를 직접 분석할 수 있습니다. |
회색조 배경 | 디지털 카메라 이미지를 회색조로 표시 |
디지털 카메라 | 13메가픽셀 산업용 디지털 카메라 |
디스플레이 화면 | 3.5인치, 640 x 480 픽셀, Gorilla Glass 방폭 커버가 있는 IPS LCD 터치 디스플레이 |
크기 | 243mm*95mm*150mm |
무게 | 770g |
저장 카드 | TF 카드, 핫스왑 가능, 최대 지원 1TB |
배터리 유형 | 3.6V, 5000mAh 충전식 리튬 배터리, 현장 교체 가능 |
배터리 작동 시간 | (실제 사용시간은 환경 및 사용 조건에 따라 달라질 수 있습니다) |
기술 동영상
2,365,000원 (VAT포함)
