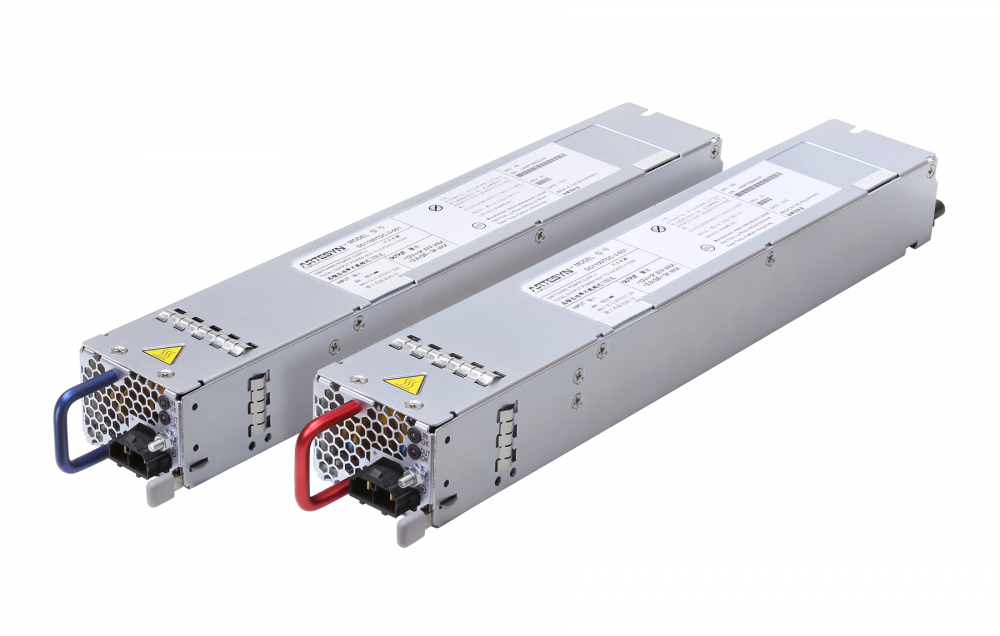

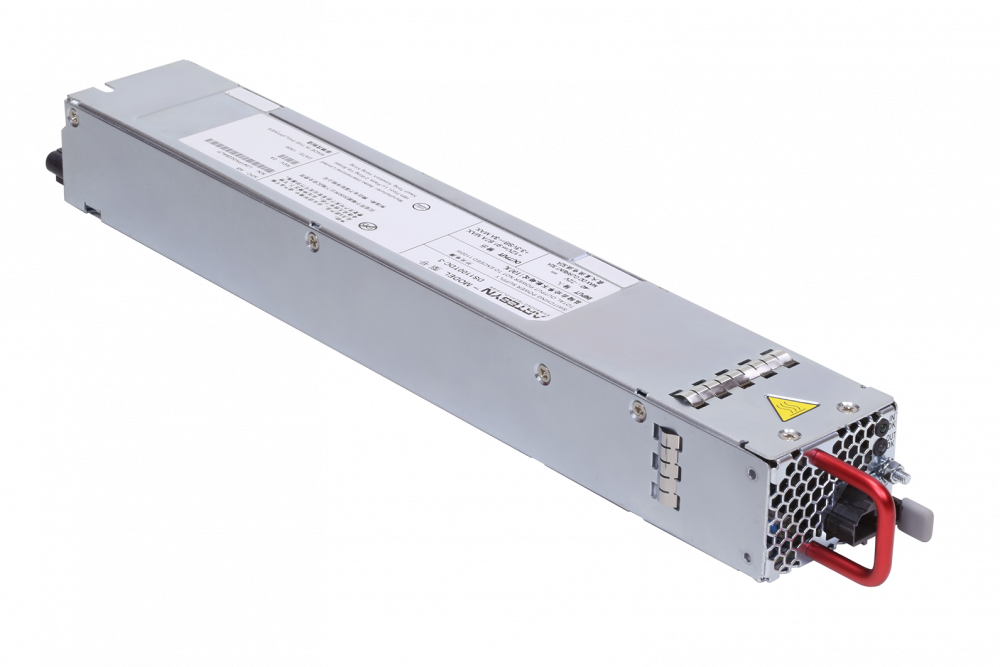

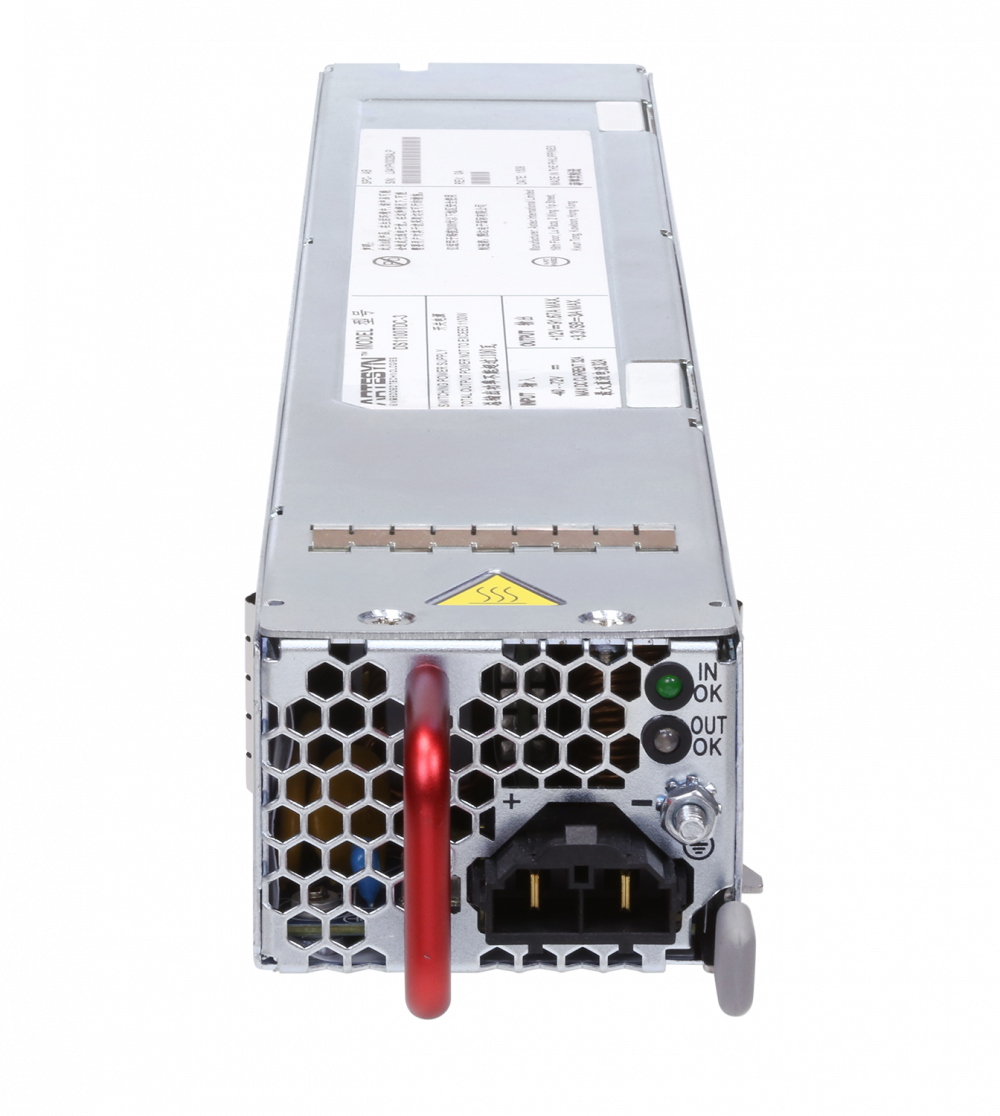

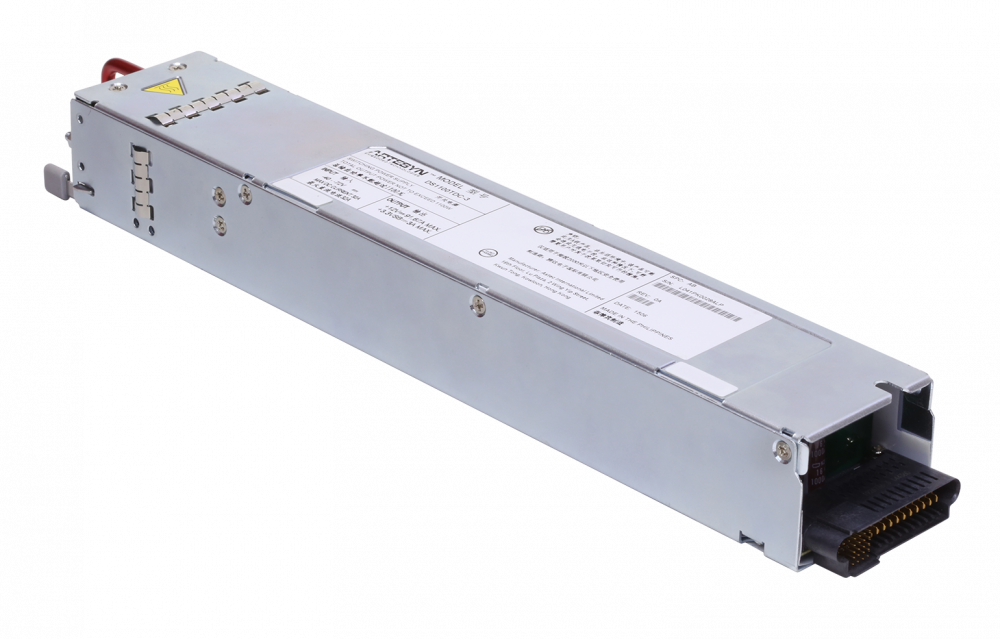

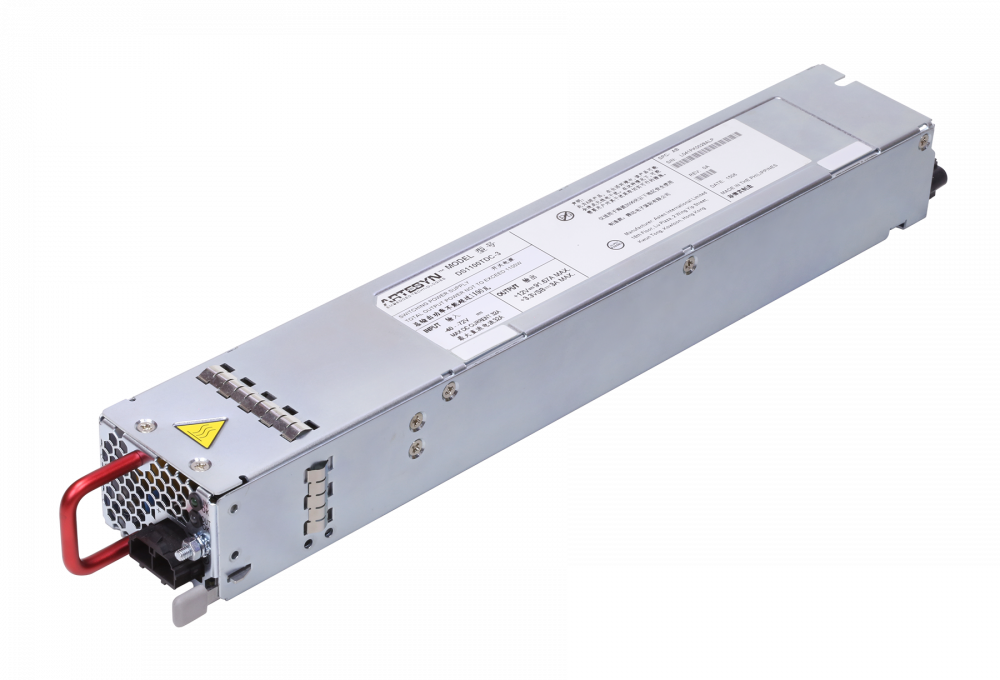

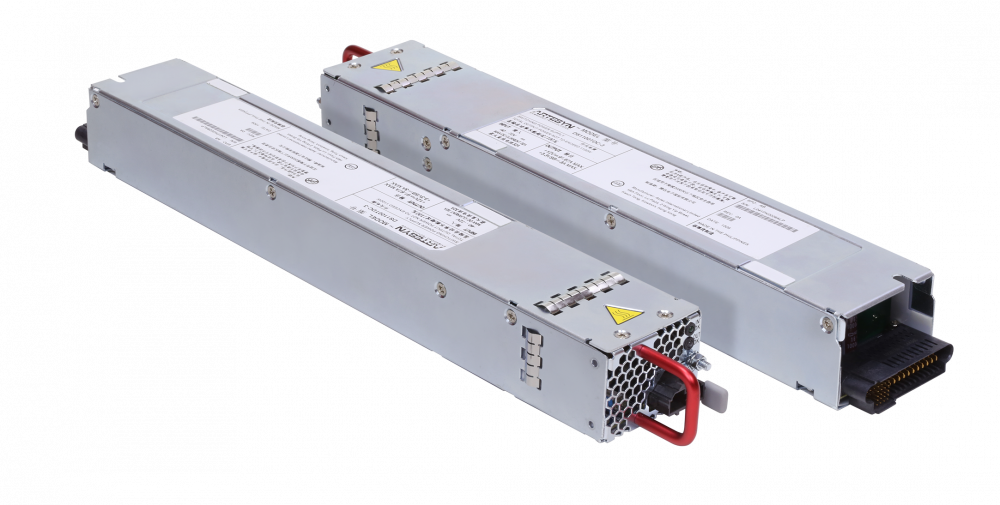

DS1100TDC 시리즈 벌크 프런트엔드 DC-DC 전원 공급 장치는 -40~-72VDC의 넓은 입력 범위를 수용하며, 12V 주 출력과 3.3V 대기 출력을 제공합니다. 업계 표준 1U x 2.1인치 랙 장착 패키지에 탑재되어 1100W를 공급할 수 있는 이 전원 공급 장치는 공간이 제한된 애플리케이션에 이상적입니다. 이 시리즈는 출력 커넥터에서 입력 커넥터로, 그리고 그 반대로 두 가지 공기 흐름 버전으로 제공됩니다.
12V 주 출력은 최대 91.7A를 공급할 수 있으며, 무부하까지 규정 전류를 유지하므로 분산 전력 아키텍처(DPA)를 사용하는 시스템의 다운스트림 DC-DC 컨버터에 전원을 공급하는 데 적합합니다. 능동 전류 공유 기능을 통해 추가 부품 없이도 여러 전원 공급 장치를 병렬로 연결하여 매우 높은 전류 애플리케이션을 구현할 수 있습니다. 이 전원 공급 장치는 핫 플러그 방식으로 고장 방지, N+1 및 N+N 이중화 애플리케이션에 이상적입니다.
이 디지털 제어 전원 공급 장치는 PMBus® 를 준수합니다. 내장된 I2C 직렬 인터페이스를 통해 Advanced Energy의 범용 PMBus 그래픽 사용자 인터페이스를 사용하여 설정, 모니터링 및 제어를 수행할 수 있습니다.
N/A
| 출력 전력(W): | 1100 |
|---|---|
| 길이(인치): | 12.64 |
| 너비(인치): | 2.145 |
| 높이(인치): | 1.575 |
| 마운팅 유형: | 랙 마운트 |
| 최소 출력 전류(A): | 0 |
| 최대 출력 전류(A): | 91.7 |
| 출력 전압 범위(V): | 3.14V에서 12.6V까지 |
| 최소 출력 전력(W): | 0 |
| 최대 출력 전력(W): | 1100 |
| 최소 입력 전압(V): | -72 |
| 최대 입력 전압(V): | -40 |
| 보증(년): | 2 |
| Part Number | 최소. 전압(V) | 최대. 전압(V) | 전류(A) | 공칭 전압(V) | 출력 개수 |
| DS1100TDC-3 | 11.4 | 12.6 | 90 | 12 | 2 |
| DS1100TDC-3-001 | 11.4 | 12.6 | 90 | 12 | 2 |
