AYA 2W 절연 DC-DC 컨버터 시리즈

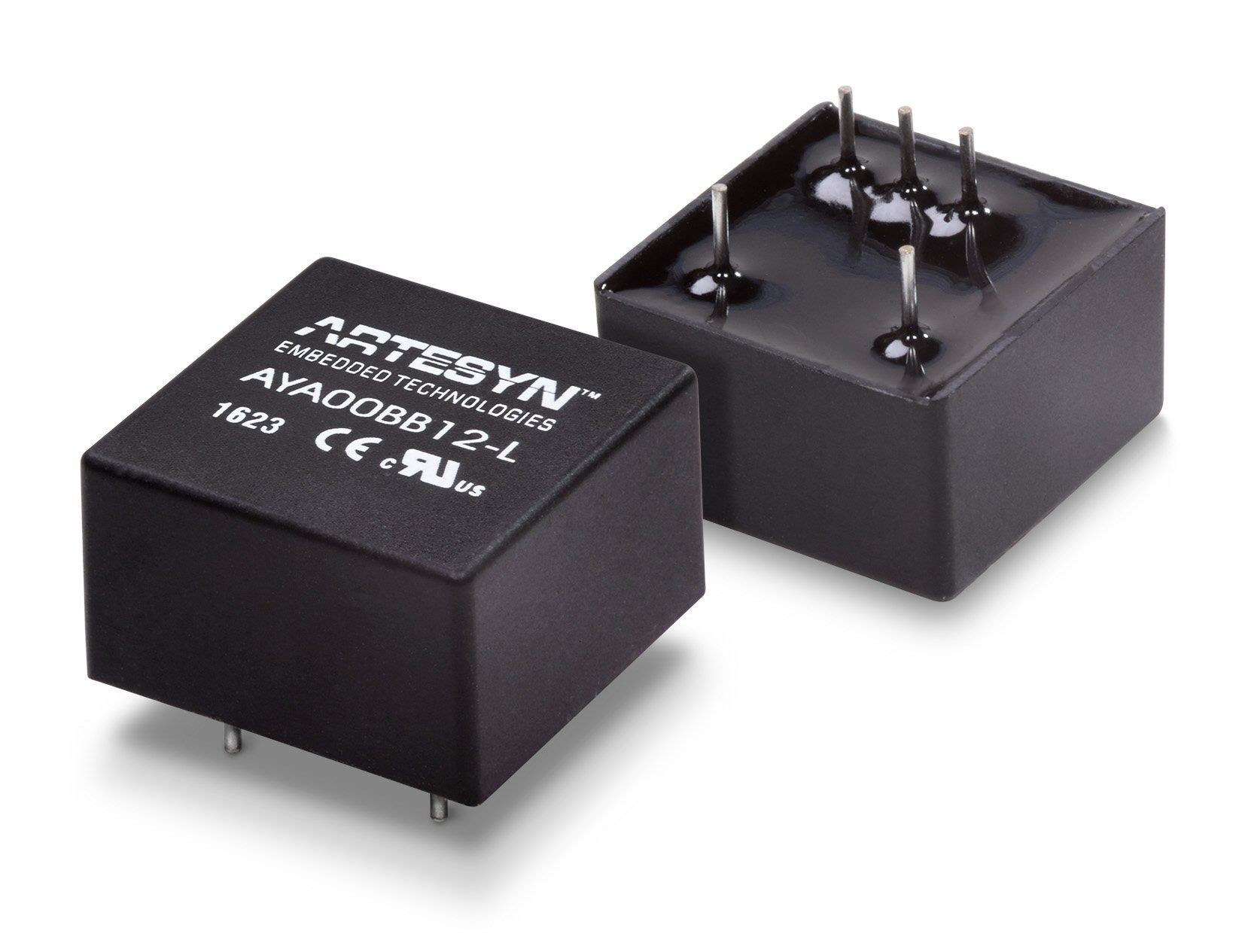

Advanced Energy의 AYA 시리즈 2W 절연 DC-DC 컨버터는 데이터 통신, 통신 및 컴퓨터 주변기기, 산업 자동화, 모바일 배터리 구동 시스템 등 다양한 저전력 애플리케이션에 적합합니다. 이 시리즈는 28가지 모델로 구성되어 있으며, 각 모델은 스루홀 장착용 미니 듀얼 인라인 패키지 또는 미니 표면 실장 패키지로 제공됩니다.

모든 AYA 시리즈 2W 컨버터는 넓은 입력 전압 범위를 지원합니다. 7개 모델은 4.5~10V, 7개 모델은 9~18V, 7개 모델은 18~36V, 그리고 나머지 7개 모델은 36~75V 입력 범위를 제공합니다.

각 범주 내에는 3.3V, 5V, 12V 및 15V의 전압을 제공하는 4가지 단일 출력 모델과 +5/-5V, +12/-12V 또는 +15/-15V의 전압을 제공하는 3가지 이중 출력 모델이 있습니다.

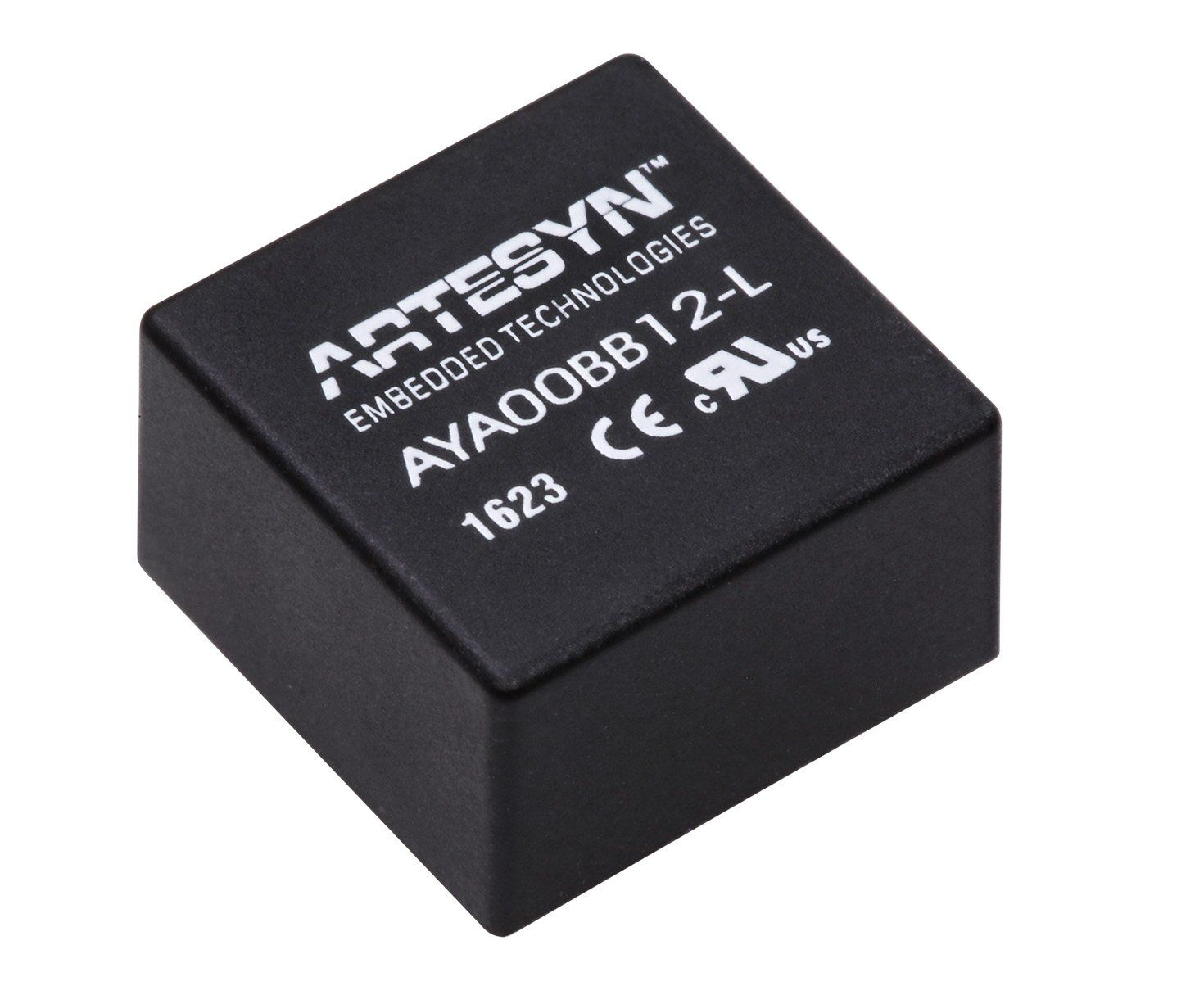

0.55 x 0.55인치(14 x 14mm)의 초소형 플라스틱 케이스에 완전히 밀봉된 이 컨버터는 높이가 0.32인치(8mm)에 불과합니다. 표면 실장형 버전은 -40~80˚C의 주변 작동 온도 범위를 지원하며, 스루홀 버전은 적절한 디레이팅을 적용하면 -40~85˚C의 온도 범위에서 사용할 수 있습니다. 최대 80%의 변환 효율을 제공하는 이 컨버터는 100kHz 고정 주파수 스위칭을 사용하여 외부 EMI 필터링의 필요성을 최소화하고 전도성 노이즈에 대한 EN 55022 클래스 A 및 FCC 레벨 A 표준을 준수합니다.

AYA 시리즈 컨버터는 출력 전압이 5V 이상인 경우 정격 출력 전력이 2W이며, 3.3V 모델 4종은 정격 출력 전력이 1.3W입니다. 표준 기능으로는 1,500VDC 입력/출력 절연, 원격 온/오프 기능, 출력 단락에 대한 연속(히컵 모드) 보호 기능이 포함됩니다.

장점

초소형 DIP 패키지
단일 및 이중 출력
3년 제품 보증

사양

출력 전력(W):	2
길이(인치):	0.55
너비(인치):	0.55
높이(인치):	0.31
마운팅 유형:	BMP; 관통 구멍
최소 출력 전류(A):	0.07
최대 출력 전류(A):	0.4
출력 전압 범위(V):	-15V ~ 15V
최소 출력 전력(W):	0
최대 출력 전력(W):	2
최소 입력 전압(V):	4.5
최대 입력 전압(V):	75
보증(년):	3

Part Number

Part Number	최소. 전압(V)	최대. 전압(V)	전류(A)	공칭 전압(V)	출력 개수
AYA00A05-L	5	5	0.4	5	1
AYA00A12-L	5	5	0.4	5	1
AYA00A24-L	5	5	0.4	5	1
AYA00A48-L	5	5	0.4	5	1
AYA00AA05-L	5	5	0.2	5	2
AYA00AA12-L	5	5	0.2	5	2
AYA00AA24-L	5	5	0.2	5	2
AYA00AA48-L	5	5	0.2	5	2
AYA00B05-L	12	12	0.167	12	1
AYA00B12-L	12	12	0.167	12	1
AYA00B24-L	12	12	0.167	12	1
AYA00B48-L	12	12	0.167	12	1
AYA00BB05-L	12	12	0.083	12	2
AYA00BB12-L	12	12	0.083	12	2
AYA00BB24-L	12	12	0.083	12	2
AYA00BB48-L	12	12	0.083	12	2
AYA00C05-L	15	15	0.134	15	1
AYA00C12-L	15	15	0.134	15	1
AYA00C24-L	15	15	0.134	15	1
AYA00C48-L	15	15	0.134	15	1
AYA00CC05-L	15	15	0.067	15	2
AYA00CC12-L	15	15	0.067	15	2
AYA00CC24-L	15	15	0.067	15	2
AYA00CC48-L	15	15	0.067	15	2
AYA00F05-L	3.3	3.3	0.4	3.3	1
AYA00F12-L	3.3	3.3	0.4	3.3	1
AYA00F24-L	3.3	3.3	0.4	3.3	1
AYA00F48-L	3.3	3.3	0.4	3.3	1
