LGA 50D 평가 키트

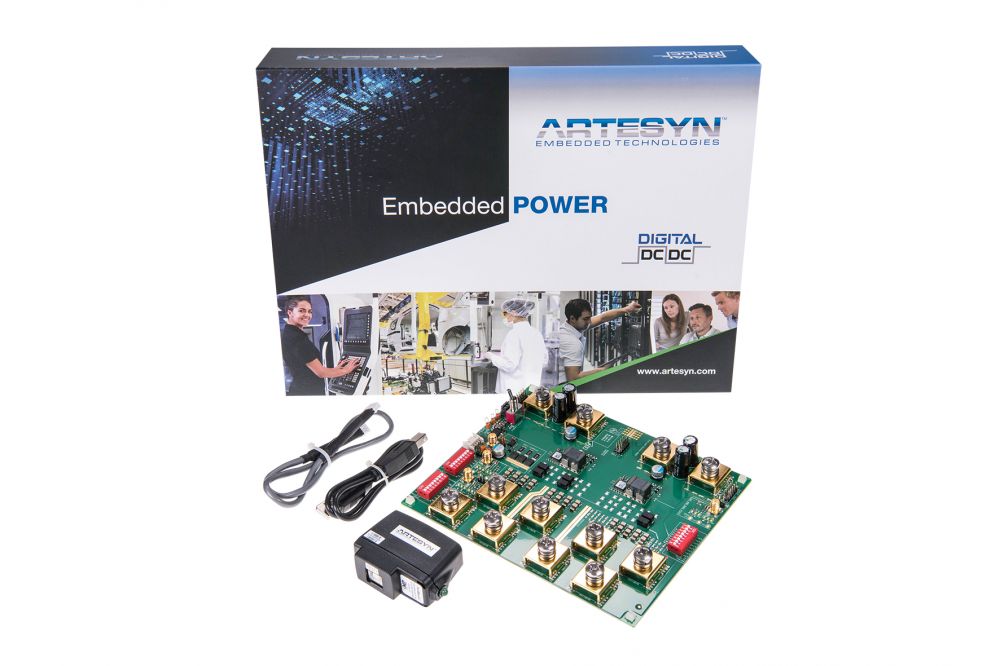

Advanced Energy의 LGA50D 평가 키트를 사용하면 키트에 포함된 PMbus 인터페이스, 동글 및 케이블을 통해 데모 보드를 PC의 USB 소켓에 연결하여 실제 애플리케이션에서 사용하는 방식대로 LGA50D 장치를 제어하고 모니터링할 수 있습니다.

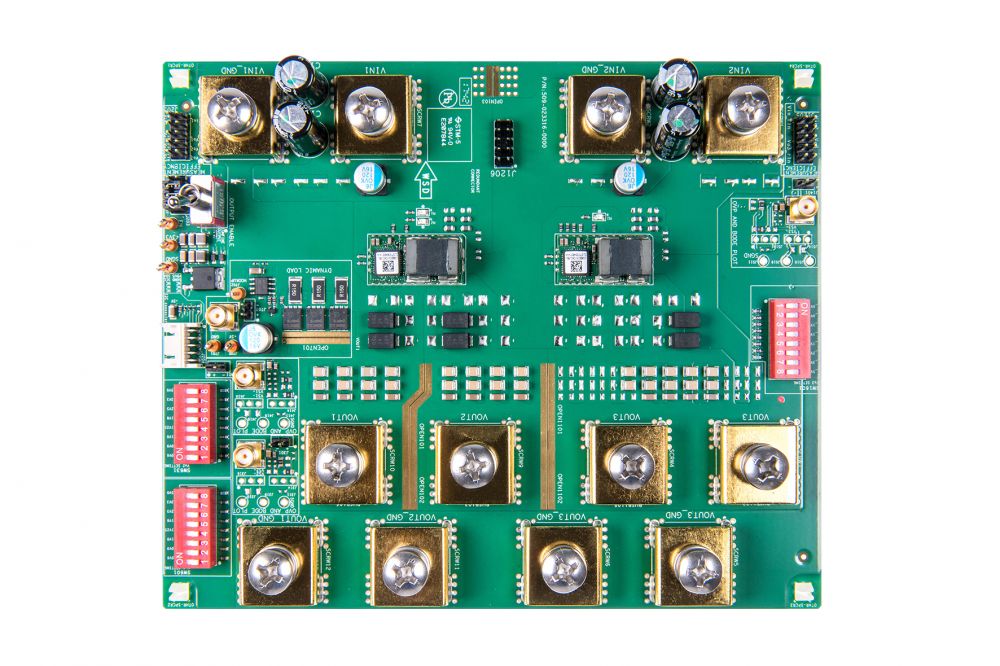

데모 보드에는 간단한 딥 스위치 설정을 통해 출력 전압을 활성화 및 선택할 수 있는 하드웨어 기능이 있으며, 전압 및 리플 측정 지점도 제공됩니다.

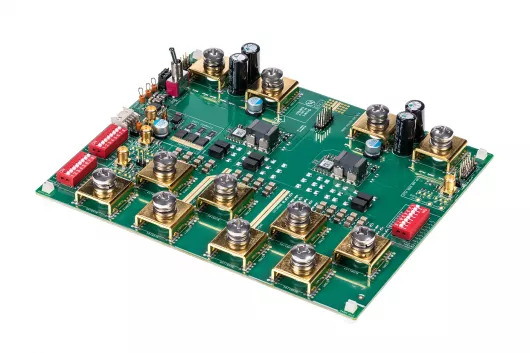

평가 보드와의 연결은 M6 나사를 사용하며, 입력 전압은 7.5V~14V 범위 내에 있어야 합니다. 출력 연결에도 동일한 M6 나사가 사용되지만, 출력을 병렬로 연결하거나 모듈을 쌓아서 구성하려는 경우, 연결 작업을 최대한 간편하게 할 수 있도록 나사 위치가 설계되었습니다. 데모 보드에는 두 개의 LGA50D 모듈이 장착되어 있어 독립 채널 또는 모듈 적층 작동을 테스트할 수 있습니다.

LGA50D 데모 보드는 표준 높이 프로파일 버전과 로우 프로파일 버전, 두 가지 변형이 있습니다.

장점

필요에 따라 딥 스위치를 사용하여 모듈의 출력 전압을 설정할 수 있습니다.
컴퓨터에 연결하려면 PMBus 인터페이스와 동글이 필요합니다.
평가판을 설치하고 실행할 수 있는 GUI 소프트웨어가 제공됩니다.

사양

출력 전력(W):	200
길이(인치):	0
너비(인치):	0
높이(인치):	0
마운팅 유형:	평가 키트
최소 출력 전류(A):	12.5
최대 출력 전류(A):	100
출력 전압 범위(V):	0.6V ~ 5.2V
최소 출력 전력(W):	0
최대 출력 전력(W):	200
최소 입력 전압(V):	7.5
최대 입력 전압(V):	14
보증(년):	2

Part Number

Part Number	최소. 전압(V)	최대. 전압(V)	전류(A)	공칭 전압(V)	출력 개수
LGA50D-EVAL-KIT-JLPJ	0.6	3.3	22.5	1.8	3
LGA50D-EVAL-KIT-JSBJ	0.6	5.2	22.5	1.8	3
