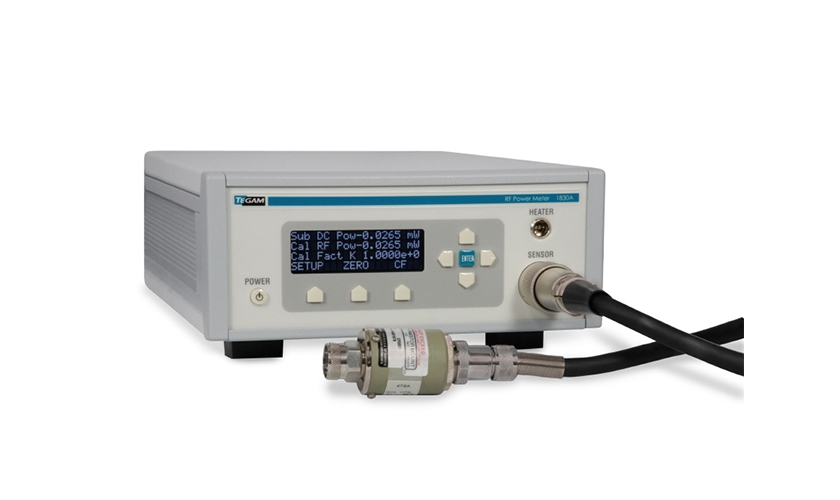

TEGAM 모델 1830A 서미스터 전력계는 유서 깊은 HP432를 대체하고 불확실성을 더욱 줄이고 더 다양한 RF 전력 센서를 수용하도록 설계되었습니다. 최신 DC 대체 브리지와 6.5자리 측정 시스템을 결합하여 수동 또는 자동으로 일관된 정규화된 RF 전력 판독값을 제공합니다.
기술 사양
- HP432 RF 전력계를 대체합니다
- Agilent(HP), TEGAM, Weinschel, Hughes, General Microwave, Millitech의 서미스터 전력 센서와 호환 가능
- 이 RF 전력계는 100Ω 및 200Ω 서미스터를 지원합니다.
- 브리지 밸런서와 파워 미터를 하나의 패키지로 통합
- 4자리 교정 계수 분해능
- 전체 원격 프로그래밍 가능
- 오븐 센서용 히터 제어
- LXI 호환
- RF 전력 센서 교정 포럼
- 국가번호: 6625-01-566-7703
- 3년 보증
- 미국에서 제작
Preliminary Specifications
| Power Range | -30 to +14 dBm (0.001 mW to 30 mW) |
| Frequency Range | 100 kHz to 40GHz (sensor dependent) |
| Meter Uncertainty | ±0.05% of reading, ±0.5 µW (0.1% at 1 mW) |
| Cal. Factor Resolution | 4 digit |
| Bridge Resistance | Variable from 50 Ω to 300 Ω (RF termination 12.5 Ω to 75 Ω) |
| Heater Circuit | 8 VDC @ 200 mA (compatible with all TEGAM and Weinschel thermistor mounts) |
| Sensor Connections | Sensor 14-pin quick connect
Heater 4-pin mini-microphone |
| Communications | USB, 10/100 BaseT Ethernet LXI-C compliant |
| Operating Temperature | 0 ºC to +55 ºC |
| Storage Temperature | -40 ºC to +75 ºC |
| Humidity | 0-95 % RH non-condensing |
| Power Requirements | 100 to 240 VAC, 20 VA Max |
| Weight | 2.0 kg (4.4 lb) |
| Dimensions | 2U ½ Rack 8.89 cm x 21.59 cm x 33.02 cm (3.5 in x 8.5 in x 13 in) |
| Supported Sensors | Agilent: 478A, 8478B, S486A, G486A, J486A, H486A, X486A, M486A, P486A, K486A, R486A
TEGAM/Weinschel: 1107-7, 1107-8, 1807, M1110, M1111, M1118, M1120, M1125, M1130, M1135, F1109, F1116, F1117, F1119, F1125, F1130, F1135
Any thermistor mounts compatible with Agilent 478A |
| Software Support | SureCal, IVI-compliant LabView driver |
| Included Accessories | Power Cord 068-21
Manual 1830-901-01A |
| Optional Accessories | Heater Cable, 4 pin mini, 48” CA-11-48
Heater Cable, 4 pin large, 48” CA-10-48
Sensor Cable, 478A & 8478B, 48” CA-6-48
Sensor Cable, TEGAM/Weinschel, 48” CA-7-48
Sensor Cable, unterminated, 48” CA-9-48
Rack Mount Kit Contact TEGAM |
