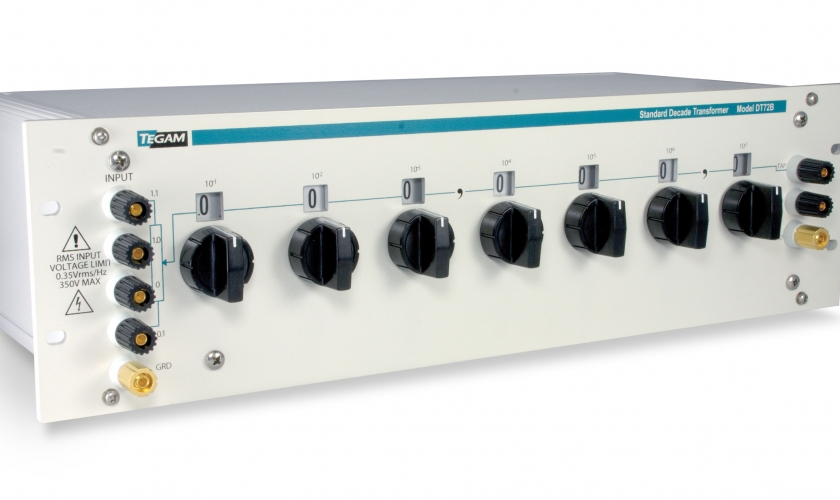

TEGAM
기술 사양
- 분해능 0.1 ppm
- 단말 선형성 0.9 ppm
- 대역폭 50Hz ~ 20kHz
- 병렬 스위치는 접촉 저항을 줄입니다.
- 스위치 저항기는 스위치 과도현상을 사실상 제거합니다.
- 비율 범위는 -0.0111111 ~ +1.1111110입니다.
- 1년 보증
- 미국에서 제작
Specifications
| Frequency Range | 50 to 20,000 Hz |
| Maximum rms Input Voltage | 0.35f (.35 V/Hz) or 350 volts, whichever is less |
| Ratio Range | Maximum 1.111111
Minimum -0.0111111 |
| Maximum Phase Shift | Approx. 0.05 mrad/kHz for settings above 0.1 |
| Resolution | 0.00001 % (0.1 ppm) |
| Maximum Input Current | 최적의 성능을 위해 직류전류는 허용되지 않습니다.
20 μA의 직류전류는 교류 입력 전압의 정격을 10%정도 왜곡시킬것입니다.
200 μA라면 핵심에 심각한 오류가 발생합니다. |
| Terminal Linearity | 50 Hz to 1 kHz: ±0.9 ppm (referenced to input) for settings
0.1 to 1.0(0.9 √10 * setting + 0.01) ppm for settings
0 to 0.1Above 1 kHz: multiply by f2 in kHz Below 50 Hz: Multiply by 50/f(Hz) |
| Maximum Effective Series Output Impedance | R: approximately 5 ohms maximum
L: 30 μH |
| Input Impedance at 20 V and 400 Hz | Approximately 500 K ohms minimum |
| Input Inductance | Approximately 100 to 400 H depending on excitation |
| Output Current | 1 A maximum |
| Dimensions | Width 148.3 cm (9 in)
Height 13.3 cm (5.25 in)
Depth 18 cm (7.1 in) |
| Weight | 8.1 kg (18 lb) |
| 무게 | 20 kg |
|---|---|
| 크기 | 25 × 12 × 10 cm |
