LGA 110D 데모키트

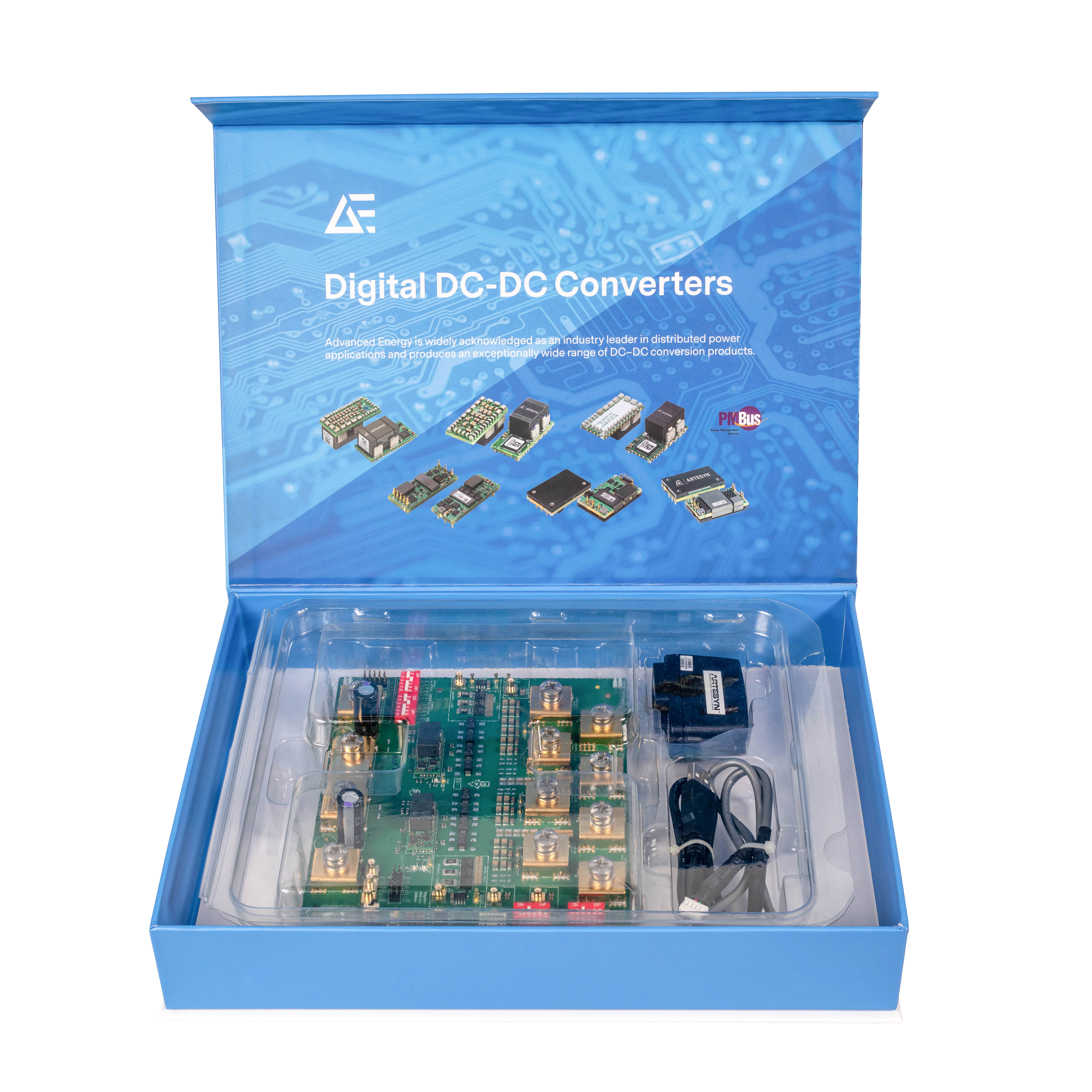

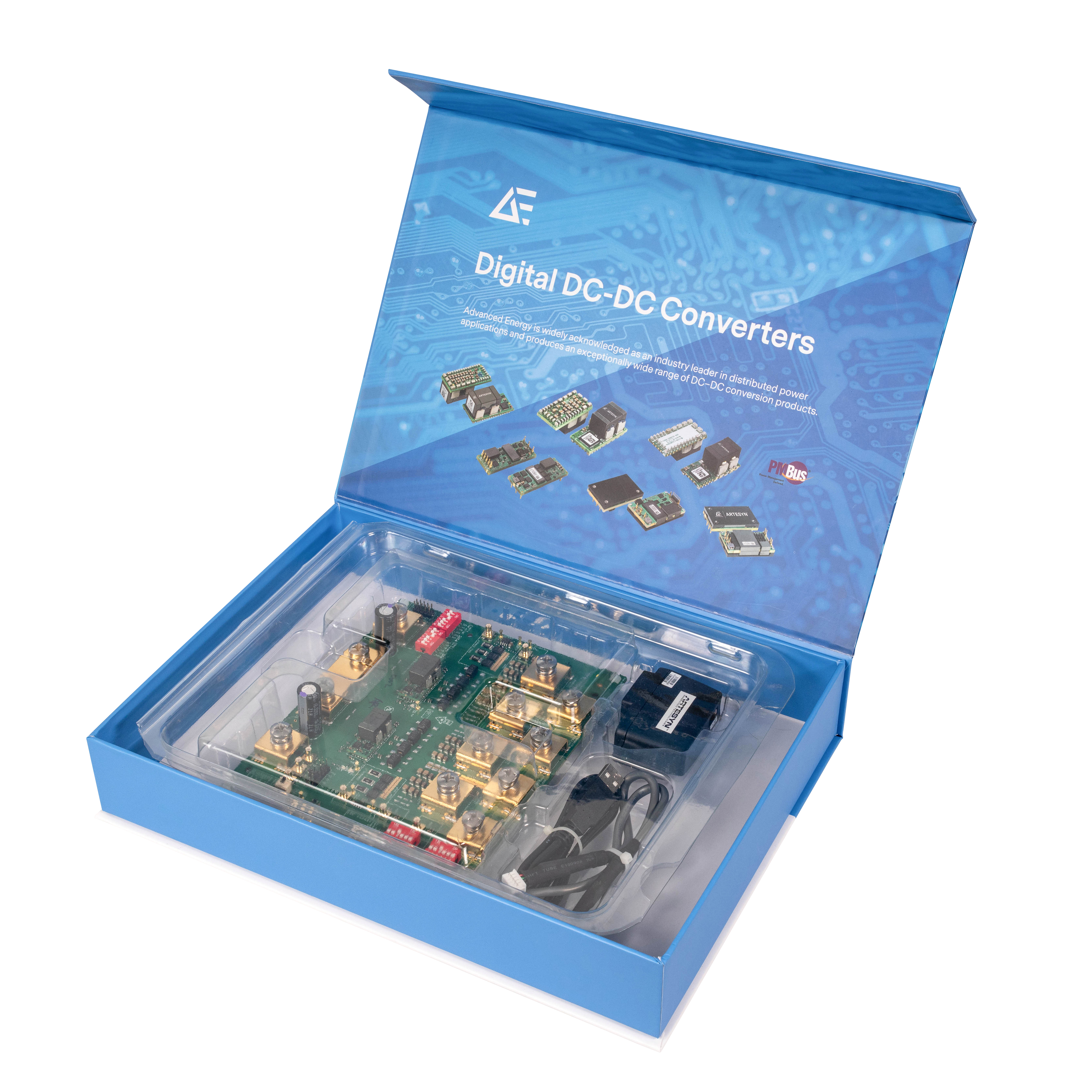

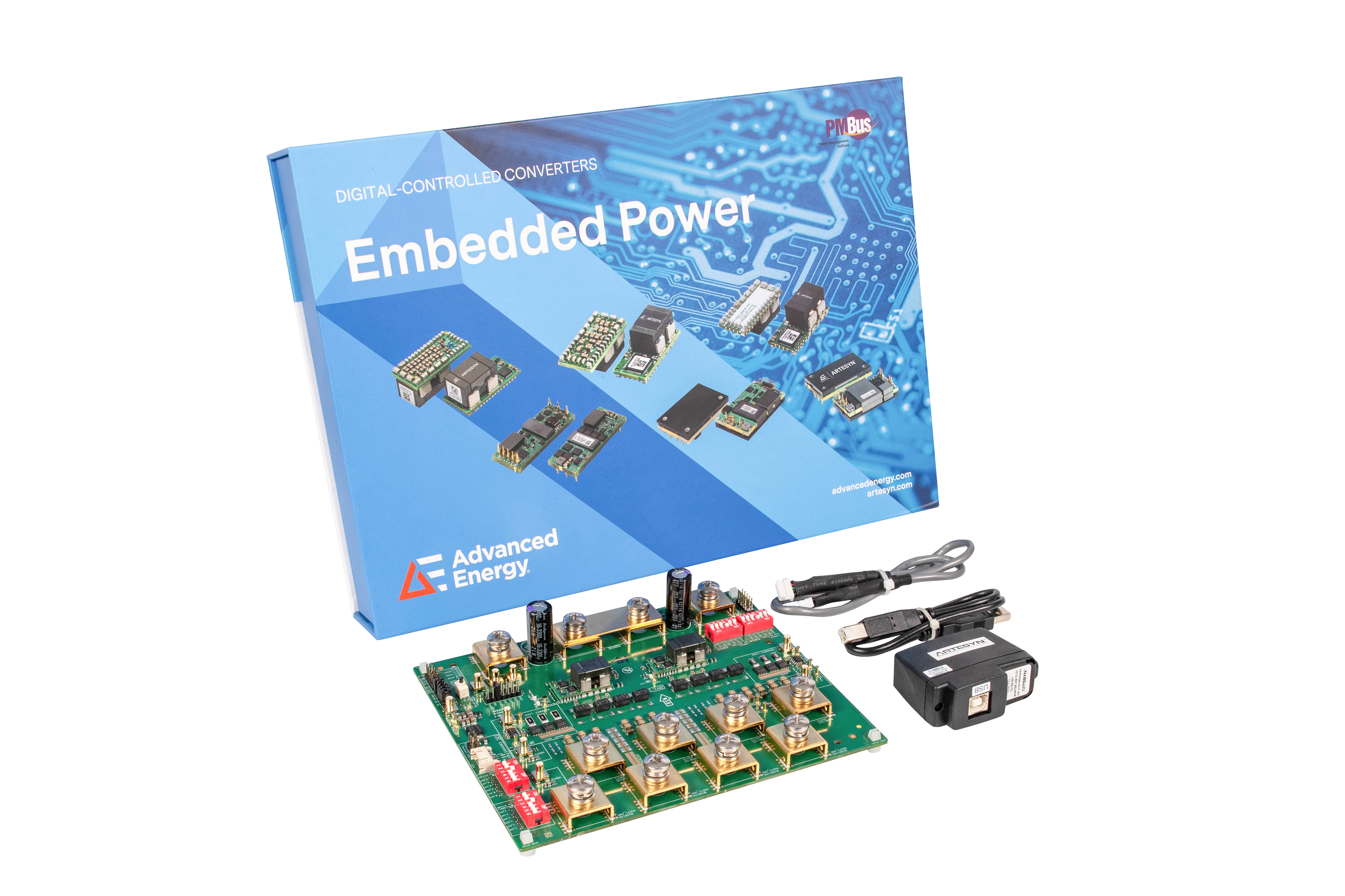

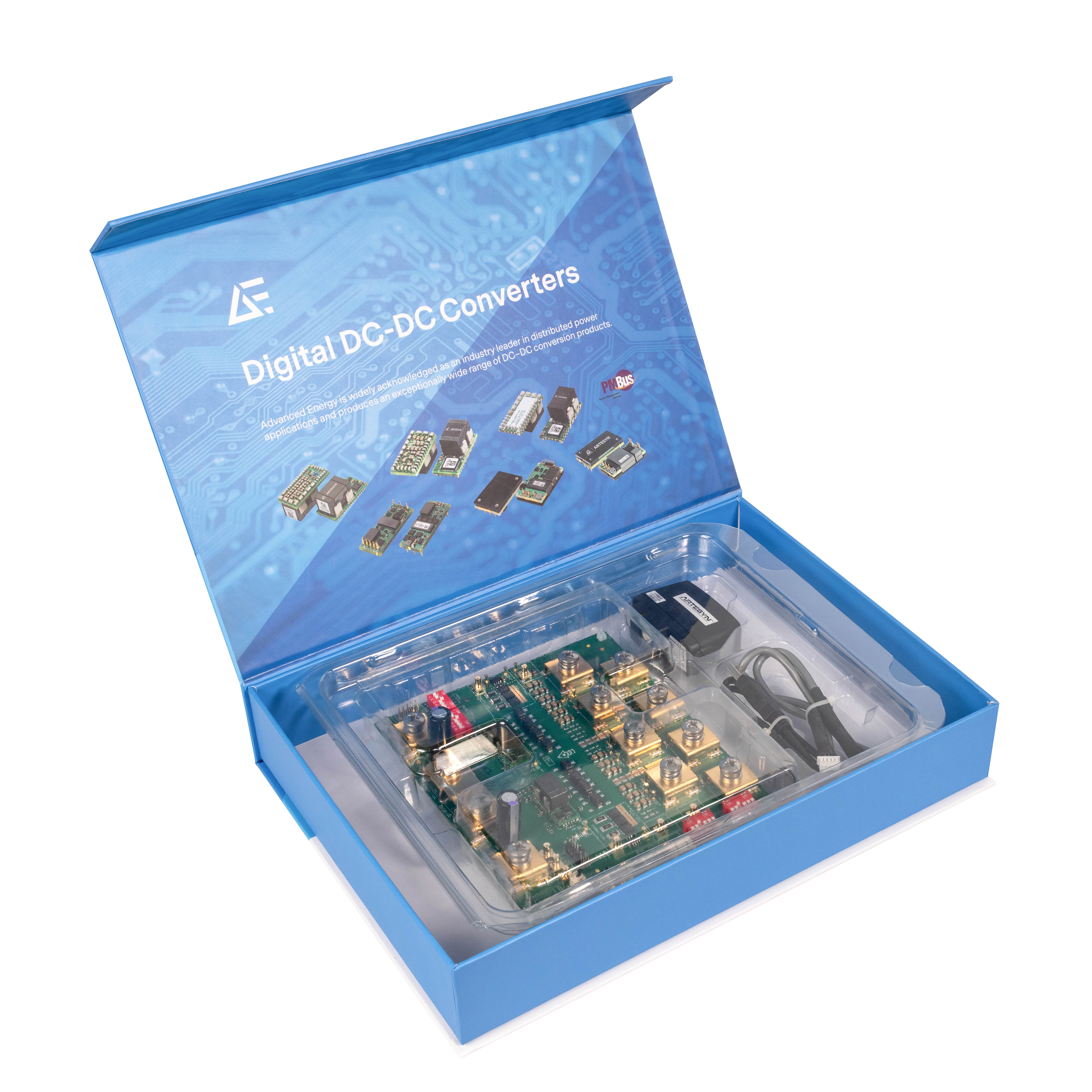

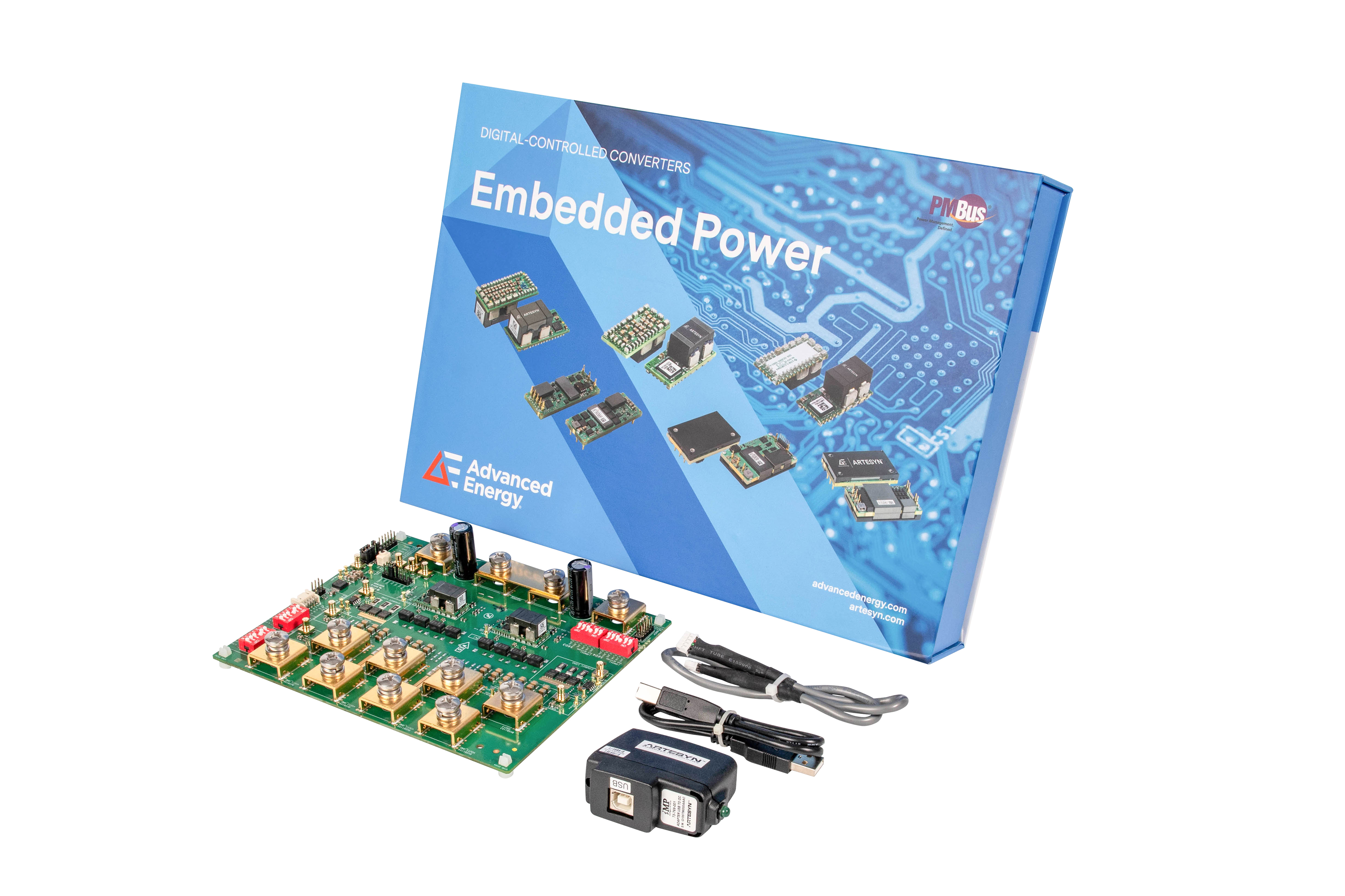

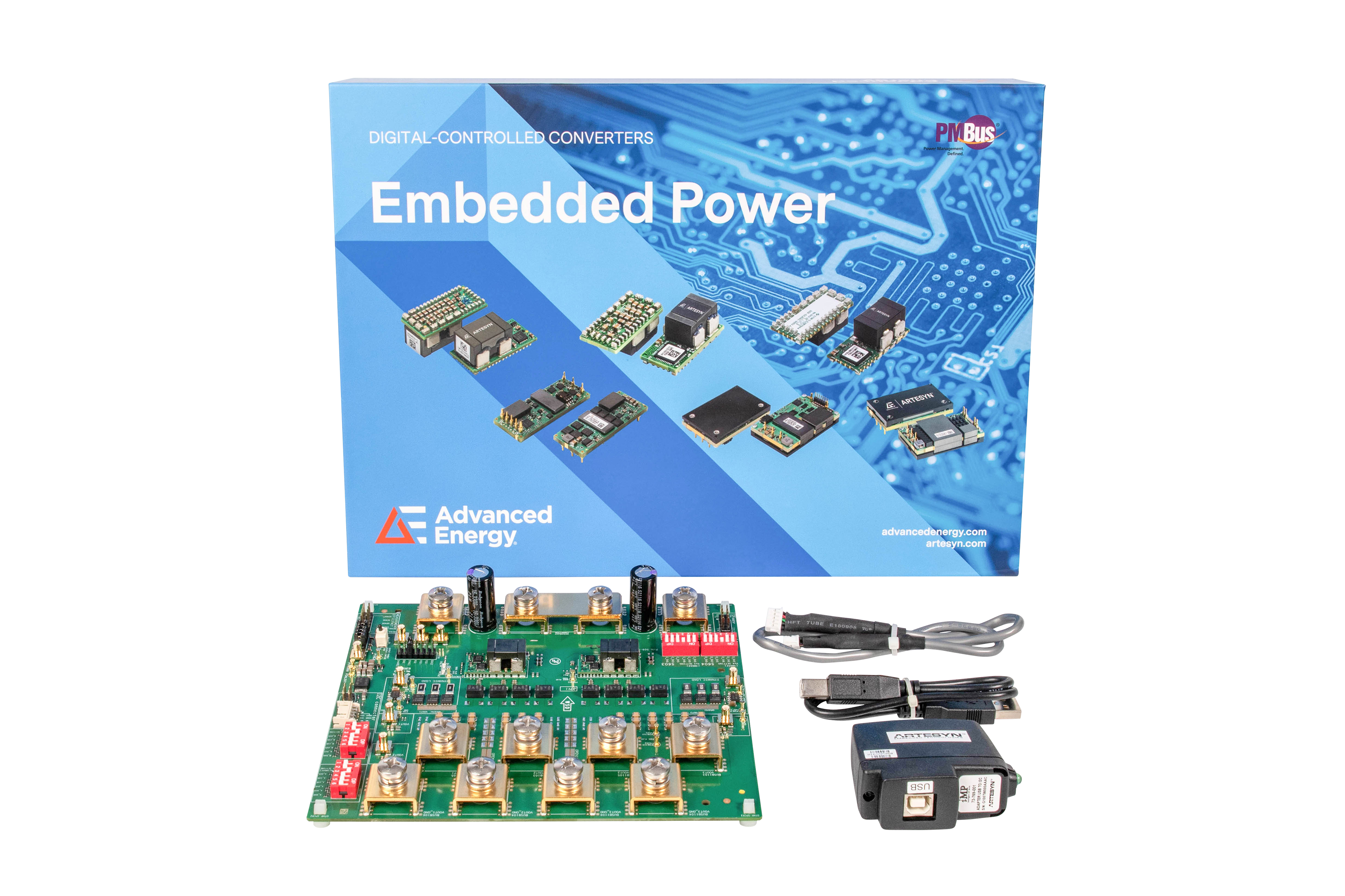

Advanced Energy의 LGA110D 평가 키트를 사용하면 키트에 포함된 PMbus 인터페이스, 동글 및 케이블을 통해 데모 보드를 PC의 USB 소켓에 연결하여 실제 애플리케이션에서 사용하는 방식대로 LGA110D 장치를 제어하고 모니터링할 수 있습니다.

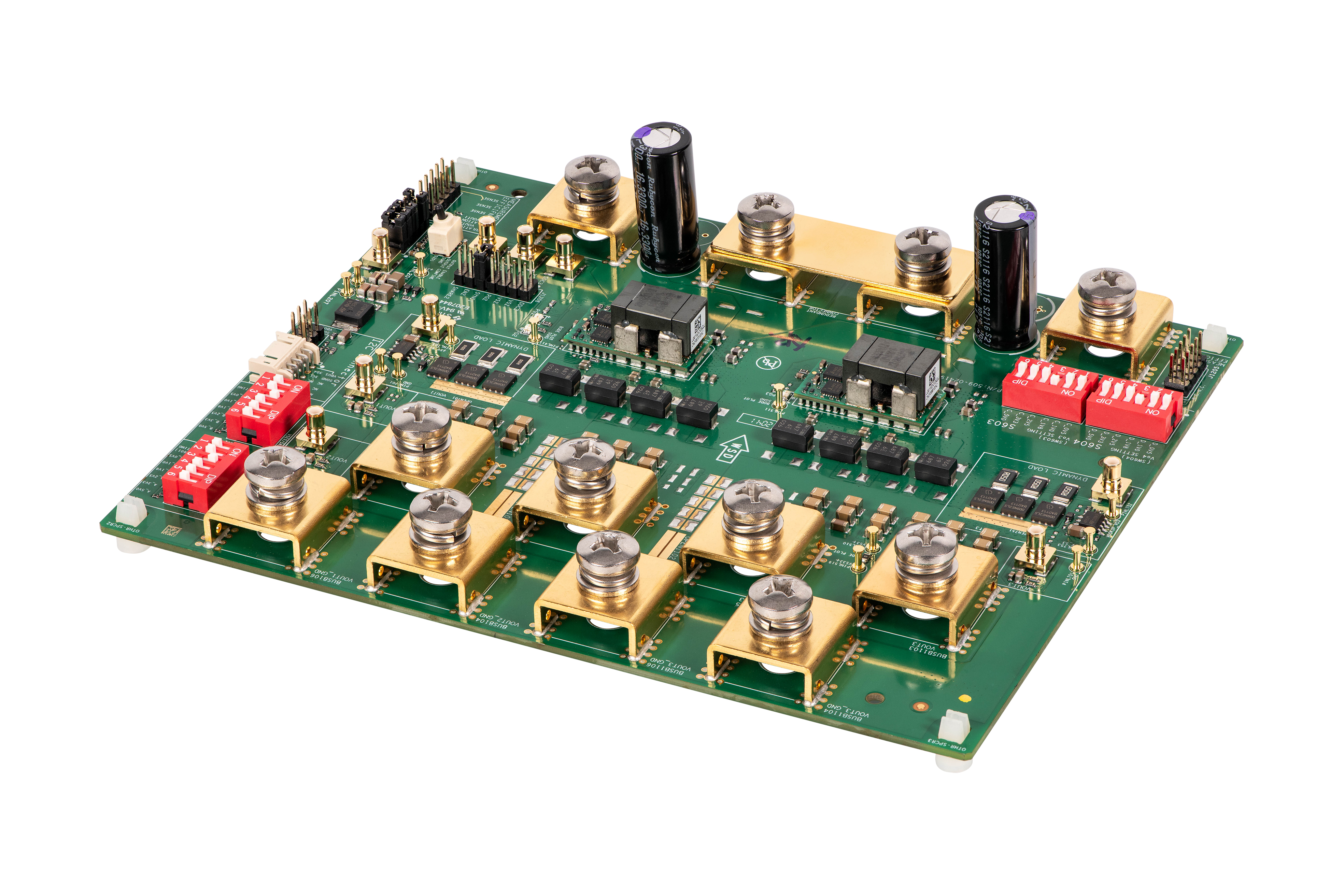

데모 보드에는 간단한 딥 스위치 설정을 통해 출력 전압을 활성화 및 선택할 수 있는 하드웨어 기능이 있으며, 전압 및 리플 측정 지점도 제공됩니다.

평가 보드와의 연결은 M6 나사를 사용하며, 입력 전압은 7.5V~14V 범위 내에 있어야 합니다. 출력 연결에도 동일한 M6 나사가 사용되지만, 출력을 병렬로 연결하거나 모듈을 쌓아서 구성하려는 경우, 연결 작업을 최대한 간편하게 할 수 있도록 나사 위치가 설계되었습니다. 데모 보드에는 두 개의 LGA110D 모듈이 장착되어 있어 독립 채널 또는 모듈 적층 작동을 테스트할 수 있습니다.

장점

아날로그 또는 디지털 제어
이중 또는 단일 출력 구성 가능
탁월한 과도 응답
탁월한 전력 밀도
최소 부하 요구 사항 없음
PMBus를 지원합니다
넓은 작동 온도 범위
제어 저항 제어 및 구성

사양

출력 전력(W):	700
길이(인치):	15
너비(인치):	11
높이(인치):	4
최소 출력 전류(A):	0
최대 출력 전류(A):	220
출력 전압 범위(V):	0.6에서 5.2까지
최소 출력 전력(W):	0
최대 출력 전력(W):	700
최소 입력 전압(V):	7
최대 입력 전압(V):	13
보증(년):	2
