장점
- 산업 표준 핀 배열
- 향상된 열 성능
- 낮은 출력 잡음
- RoHS 규정 준수
사양
| 출력 전력(W): | 72 |
|---|---|
| 길이(인치): | 2.28 |
| 너비(인치): | 1.45 |
| 높이(인치): | 0.4 |
| 마운팅 유형: | BMP; 관통 구멍 |
| 최소 출력 전류(A): | 60 |
| 최대 출력 전류(A): | 60 |
| 출력 전압 범위(V): | 1.2V ~ 1.2V |
| 최소 출력 전력(W): | 72 |
| 최대 출력 전력(W): | 72 |
| 최소 입력 전압(V): | 36 |
| 최대 입력 전압(V): | 75 |
| 보증(년): | 2 |

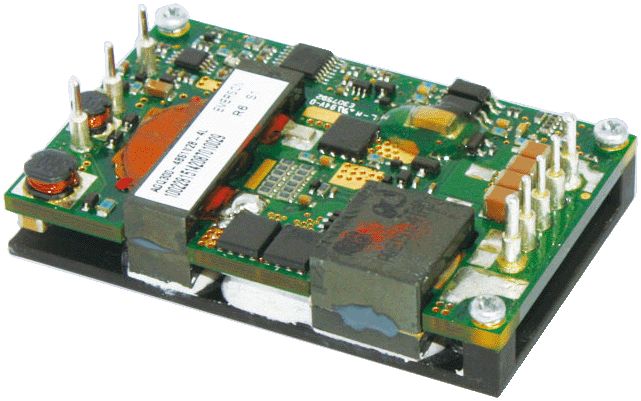

AGQ300-48S1V2 시리즈
72 W Quarter-Brick Isolated DC-DC Converters
72W 쿼터브릭 절연 DC-DC 컨버터
AGQ300-48S1V2 시리즈
AGQ300-48S1V2 시리즈 쿼터브릭 절연 DC-DC 컨버터는 1.2VDC의 완전 안정화된 단일 출력 전압을 생성합니다. 정격 72W인 이 컨버터는 최대 60A의 출력 전류를 공급할 수 있습니다. 36V~75V의 넓은 2:1 입력 범위를 가지며, 주로 표준 48V 통신 장비 전원 공급 장치에 사용하도록 설계되었습니다.
AGQ300-48S1V2 시리즈 컨버터는 일반적으로 85%의 효율을 제공하며, -40°C~85°C의 주변 작동 온도 범위에서 작동합니다. 개방형 프레임 설계로 강제 공랭 또는 전도 냉각에 최적화되어 있으며, 열 성능 향상을 위해 알루미늄 베이스 플레이트 옵션을 사용할 수 있습니다. 변환 기술은 300kHz 고정 주파수 스위칭을 사용하여 외부 EMI 필터링 요구 사항을 최소화합니다. 표준 기능에는
출력 트림, 원격 활성화 및 차동 원격 감지 기능이 포함되며, 과열 및 비래칭 과전압/과전류 보호 기능이 제공됩니다. AGQ300-48S1V2 시리즈 컨버터는 보드 간 간격이 협소한 시스템에 적합한 저프로파일 모듈입니다. 베이스플레이트 버전은 설치 높이가 0.5인치(12.7mm)이고, 오픈프레임 버전은 0.4인치(10.1mm)의 공간이 필요합니다.
제품특징
장점
제품특징
- 업계 표준 쿼터 브릭
- 기본 격리
- 초고효율
- 높은 전력 밀도
- 36V~75V의 2:1 광범위 입력 전압
- CNT 기능
- 원격 감지
- 트림 기능
