유연성과 정밀성이 만나는 곳

검사로 인해 마음이 굽어질 때...

장비를 점검하다가 팔, 목, 손목에 통증을 느껴본 적이 있으신가요? 아니면 전기 캐비닛을 점검하다가 위험하고 좁은 공간에 갇힌 적이 있으신가요?

검사 작업은 엔지니어를 어색하고 불편하며 때로는 안전하지 못한 위치로 밀어넣는 경우가 많습니다.

어떤 작업이든 다음과 같은 문제는 너무나 흔합니다.

이제 구부러지므로 더 이상 구부릴 필요가 없습니다.

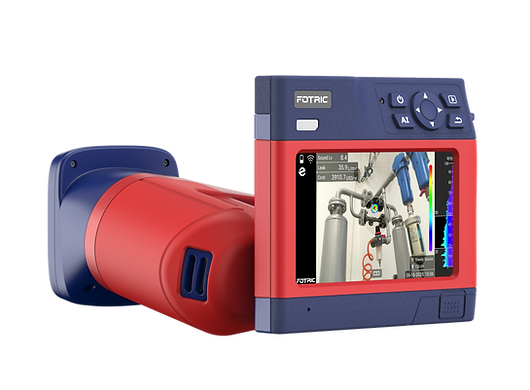

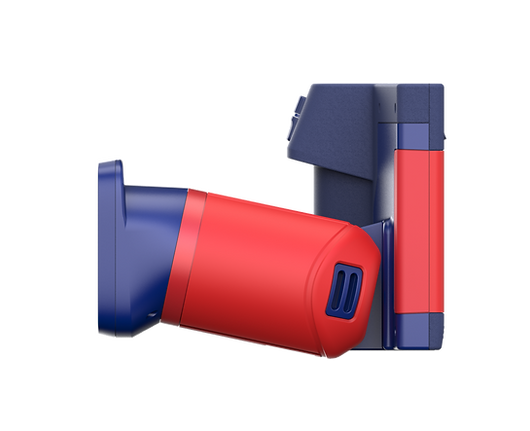

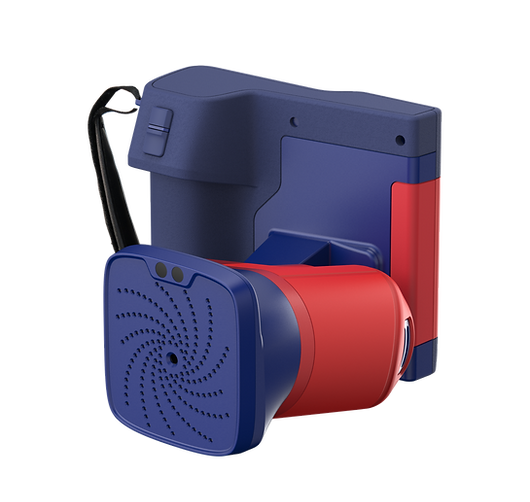

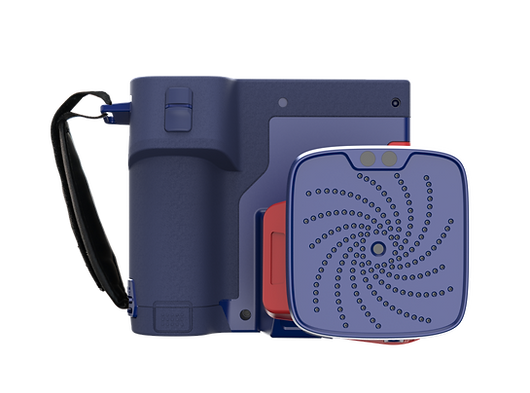

이것이 바로 저희가 H6Flex를 개발한 이유입니다 . 업계 최초로 180도 회전 가능한 센서 어레이를 탑재한 초음파 영상 카메라입니다. 사용자 인체공학을 고려하여 설계된 Flex는 검사자가 대상의 위치에 관계없이 팔을 낮추고 등을 곧게 펴는 자연스러운 자세를 유지할 수 있도록 도와줍니다. Flex가 검사의 안전성과 편의성을 향상시키는 방법은

더 쉽게 위를 올려다보기

어깨 부담 없이 머리 위 검사

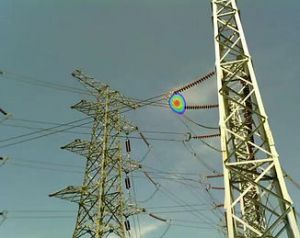

송전탑, 전신주, HVAC 덕트, 모터 하우징, 천장 파이프라인 등 머리 위로 작업하는 경우, 장비를 어깨 높이보다 높게 들어 올려야 하는 경우가 많습니다. 이러한 자세는 유지하기 어려울 수 있으며, 시간이 지남에 따라 어깨 관절에 부담을 줍니다 .

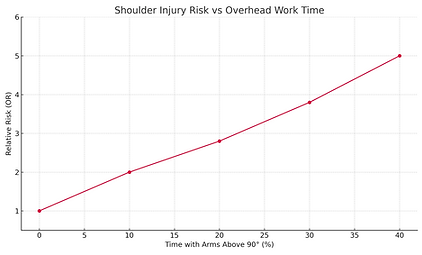

워털루 대학 의 연구에 따르면 팔을 90° 이상으로 들어 올리면 어깨 부상 위험이 크게 증가합니다.

팔을 들어올리는 시간이 전체 작업 시간의 10%를 초과하면 부상 위험이 두 배로 증가합니다.
40%가 되면 위험은 몇 배로 증가합니다.

H6Flex는 음향 이미징 어레이를 아래로 기울일 수 있도록 하여 작업자가 장치를 머리 위로 들지 않고도 높은 위치의 표적을 포착할 수 있도록 합니다. 이는 팔의 피로를 줄이고 어깨 부상 위험을 줄여줍니다.

기존 방법에는 팔을 90°로 들어 올리는 것이 필요합니다.

H6Flex 사용자는 더 안전한 30° 각도를 유지합니다.

아래를 보는 것이 더 쉬워졌습니다

허리에 부담을 주지 않는 지상 검사

배전함, 모터 베이스, 파이프라인 하부 등 바닥에 있는 장비를 검사할 때는 일반적으로 구부리거나, 무릎을 꿇거나, 쪼그리고 앉는 자세를 취해야 합니다. 이러한 자세는 이동성을 제한할 뿐만 아니라 요추에 지속적인 부담을 줍니다. 시간이 지남에 따라 허리 부상 위험이 크게 증가합니다 .

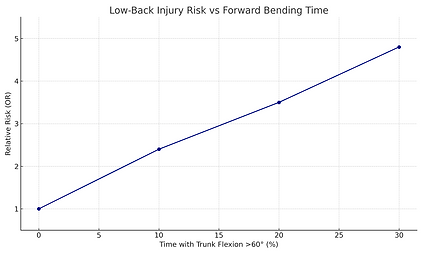

ISO 11226 에 따르면 :

근무 시간 중 단 10%만 앞으로 구부리고 있어도 요추 부상 위험이 2.4 배 증가합니다 .
노출률이 30%일 경우 위험은 4.8 배 까지 증가할 수 있습니다 .

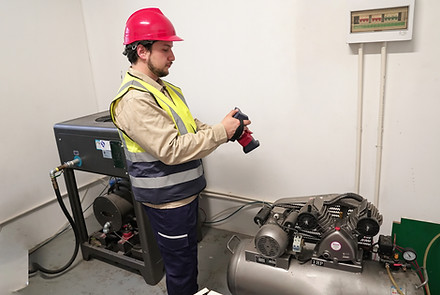

회전식 센서 어레이를 갖춘 H6Flex는 사용자가 똑바로 선 상태에서도 지면 높이의 목표물을 검사할 수 있도록 합니다. 이는 자세 교정, 허리 통증 완화, 그리고 전기 장비와의 안전 거리 유지에 도움이 됩니다.

기존 검사에는 앞으로 굽히는 자세가 필요합니다.

H6Flex는 수직 작동을 가능하게 합니다.

설계에 따른 아크 플래시 보호

너무 가까이 다가가지 않고 안전하게 지내세요

변전소 캐비닛 하단, SF₆ 기어, 스위치 하단 단자 등 지면 근처에 있는 통전 부품을 검사할 때 기술자는 종종 몸을 굽혀 가까이 다가가야 합니다. 이로 인해 고위험 아크 섬광 구역에 들어가게 됩니다 .

NFPA 70E 및 IEEE 1584 표준 에 따르면 :

아크 에너지가 1.2 cal/cm²를 초과하면 화상을 방지하기 위해 추가 PPE가 필요합니다.

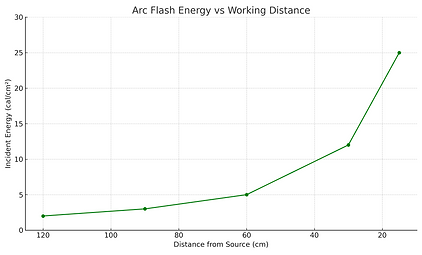

작업 거리가 60cm 미만이면 아크 에너지가 급격히 증가합니다. 이는 표준 보호 장비가 감당할 수 있는 수준을 넘어서는 경우가 많습니다.

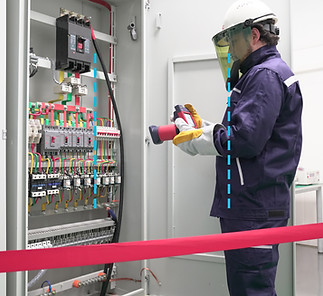

H-Flex는 낮은 위치에 있는 전원 공급 부품을 안전하게 원격 검사할 수 있도록 합니다. 사용자가 90cm 이상의 거리를 유지할 수 있도록 하여 아크 플래시 노출을 줄이고 견고한 개인 보호 장비(PPE)의 필요성을 줄이는 동시에 검사 정확도를 저하시키지 않습니다.

작업자는 종종 60cm 이내에서 작업합니다.
아크 플래시 위험 구역 내부.

H-Flex를 사용하면 위험 구역 밖인 90cm 이상 거리에서 검사할 수 있습니다.

AI 기반 자동화로 효율성 향상

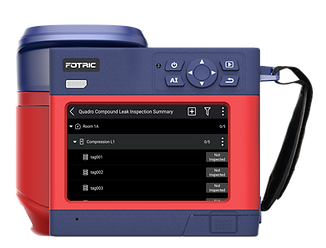

검사관의 검사 시간 중 약 90%가 반복적인 물류 작업에 낭비됩니다. NaviPdM®이 이러한 작업을 처리해 드리므로, 여러분은 전문성이 진정으로 필요한 업무에 집중할 수 있습니다.

차별화된 디자인: H6Flex를 차별화하는 독특한 기능

H6Flex는 단순한 음향 이미지 장치가 아닙니다. 현장에서의 사용성, 안전성, 성능을 새롭게 정의하는 사려 깊은 혁신을 통해 설계되었습니다.

음향 이미지 지연(T-FFTD®)

다중 모드 과도 음향 매트릭스를 활용하여 마이크로초 수준의 음향 이벤트 보존을 강화합니다.

간헐적인 음원에 대한 신호 보존력을 높이고 검사 효율성을 향상시킵니다.

끄기

켜기

누출 평가 모드

누출 비용을 즉시 반영하고 누출 검사를 위한 간편한 보고서 생성이 가능합니다.

끄기

켜기

회색조 배경

산업 등급의 회색조 배경에서 사운드 신호가 표시됩니다.
더욱 두드러짐.

끄기

켜기

현장에서 다재다능함

가스 누출에서 부분 방전까지, 심지어 도달하기 어려운 목표물까지도 H6Flex가 다양한 검사 과제에 어떻게 적응하여 산업 전반에서 안전성, 정확성, 효율성을 향상시키는지 확인하세요.

현장에서 다재다능함

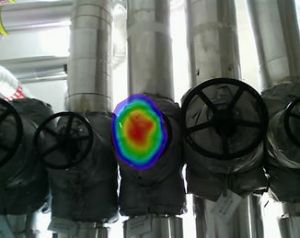

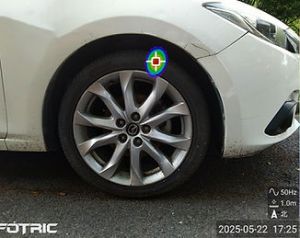

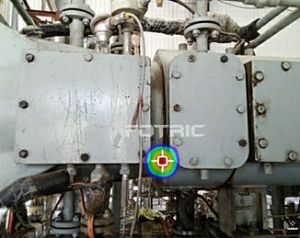

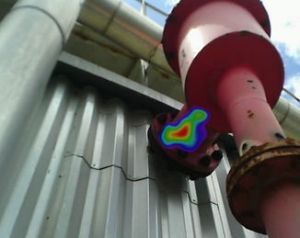

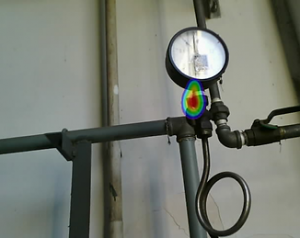

공기 누출 감지

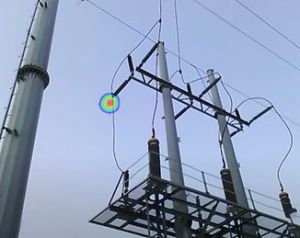

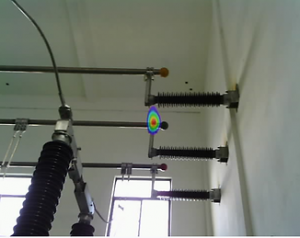

부분 방전 진단

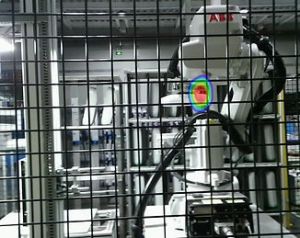

기타

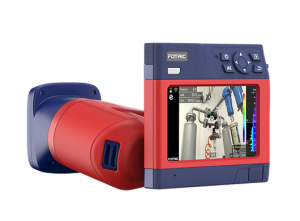

명세서

네비피디엠	AI 검사 보조원

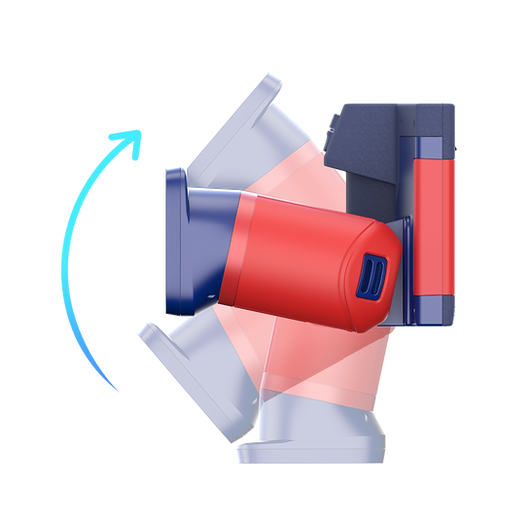

관절형 마이크 어레이	180° 회전 가능
마이크 채널	162개 MEMS 디지털 마이크
음향 영상 시야(FOV)	66° *52°
작동 거리	0.3~100m
감지 모드	누설 모드: 기기에 누설 레벨 표시. 부분 방전 모드: 다양한 AC 주파수(50/60Hz)에 적합한 PRPD 차트 표시
음향 이미지 지연(T-FFTD®)	순간적인 음향 신호를 포착하여 실시간 음향 이미지로 더 오래 유지 가능
음향 이미지 초점	주변 영역을 마스크하고 초점이 맞춰진 영역의 음향 이미지에만 초점을 맞춥니다.
온디바이스 분석	이 장치는 음향 이미지와 홀로그램 음향 비디오를 직접 분석할 수 있습니다.
기기 내 보고서 생성	Word 또는 PDF 형식 지원
부분 방전 진단	표면방전, 부유방전, 코로나방전 등 방전 유형과 그 심각도를 자동으로 진단합니다.
디스플레이 화면	5인치, 1280*720 픽셀, Gorilla Glass 방폭 커버가 있는 IPS LCD 터치 디스플레이
이미지 모드	단일 소스 모드, 다중 소스 모드, 홀로그램 모드
디지털 카메라	13메가픽셀 산업용 디지털 카메라
저장 카드	SD 카드, 핫스왑 가능, 최대 지원 1TB
배터리 유형	3.6V, 9900mAh 충전식 리튬 배터리, 현장 교체 가능
배터리 작동 시간	연속 작동 시간 ≥ 4시간 (실제 사용 시간은 환경 및 사용 조건에 따라 다름)
