AIF 04ZPFC 시리즈

AIF 04ZPFC 시리즈

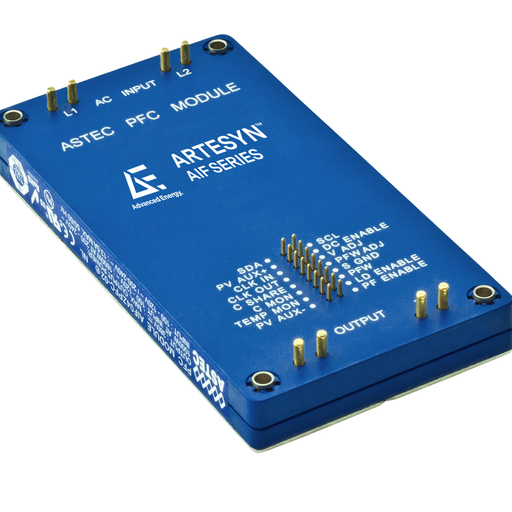

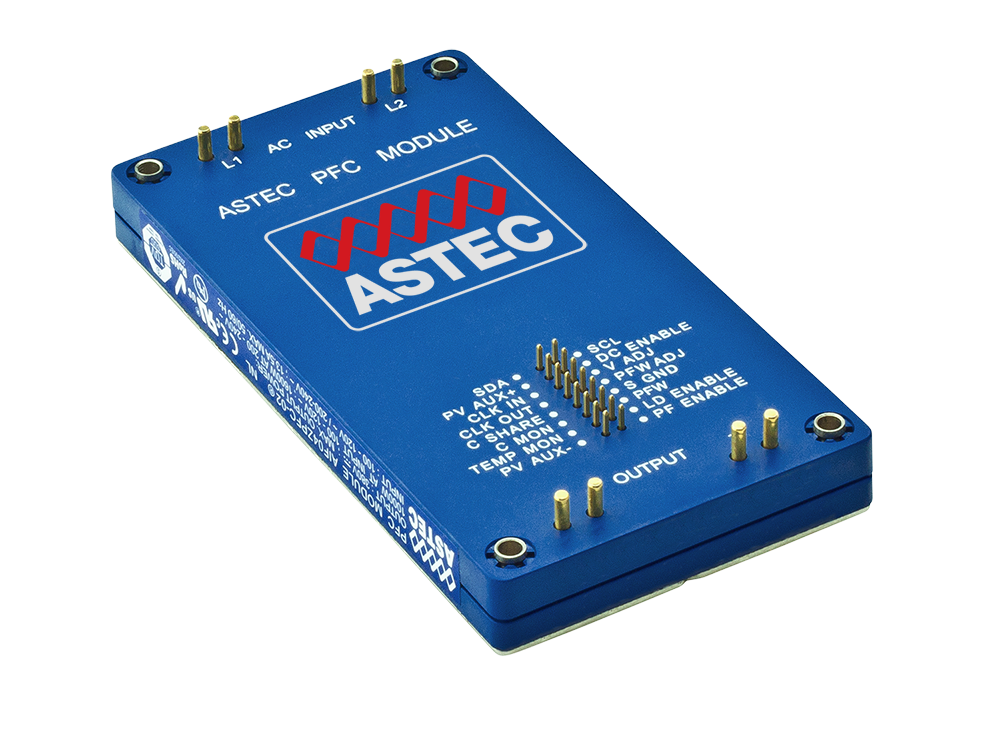

AIF04ZPFC 시리즈 역률 보정(PFC) 모듈은 85~264VAC 입력에서 역률 1을 제공하며, 120~370VDC 입력으로 구성하여 사용할 수 있습니다. 정격 출력 1.6kW, 효율 95%, 공칭 비절연 출력 380VDC를 제공합니다. 이 시리즈는 모니터링, 보호 및 조정 기능, 내장 I2C 인터페이스, 내부 EEPROM, 병렬 연결을 위한 전류 공유 기능, 그리고 16A 이상 애플리케이션용 옵션 버전을 제공합니다. 밀폐형 설계로 베이스 플레이트 작동 온도 범위는 -20~+100℃이며, 최저 -40℃에서 시동이 가능합니다. 표준 크기인 2.4 x 4.6인치(61 x 116.8mm)의 벽돌형 디자인과 0.5인치(12.7mm)의 높이를 특징으로 하는 이 시리즈는 290W/인치 ^³ (17.7W/cm³ ⁾ 의 높은 전력 밀도를 제공합니다 .

장점

긍정적 및 부정적 활성화
기계식 베이스플레이트 구조

사양

출력 전력(W):	1600
길이(인치):	4.6
너비(인치):	2.4
높이(인치):	0.5
마운팅 유형:	BMP; 관통 구멍
최소 출력 전류(A):	4.2
최대 출력 전류(A):	4.2
출력 전압 범위(V):	380V에서 380V까지
최소 출력 전력(W):	1600
최대 출력 전력(W):	1600
최소 입력 전압(V):	85
최대 입력 전압(V):	264
보증(년):	2

Part Number

Part Number	효율성(%)	최소. 전압(V)	최대. 전압(V)	전류(A)	공칭 전압(V)	출력 개수
AIF04ZPFC-01L	95	380	380	4.2	0	1
AIF04ZPFC-01NL	95	380	380	4.2	0	1
AIF04ZPFC-01NNTL	95	380	380	4.2	0	1
AIF04ZPFC-01NTL	95	380	380	4.2	0	1
AIF04ZPFC-02L	95	380	380	4.2	0	1
AIF04ZPFC-02NL	95	380	380	4.2	0	1
AIF04ZPFC-02NTL	95	380	380	4.2	0	1
